Der Bolzenverbinder
Der Bolzenverbinder ist ein seit über 20 Jahren bewährtes Verbindungssystem für hohe Belastungen im Winkel von 90Grad-Befestigungen.



Rechtlicher Hinweis

Die Kräfte werden symetrisch über die aussen liegenden Schrauben in den Profilkern eingeleitet.

Für das Profil im Raster 45 bzw 90 sind die Bolzenverbinder seitlich offen, so dass die Schrauben jeweils von aussen und die Öffnung nachträglich eingebracht werden können.

Für das Profil im Raster von 40 bzw. 80 sind die Bolzen, bekannt geworden durch das Profilsystem Aluflex, seitlich geschlossen.

Die Schrauben müssen vor der Montage in die Nut eingelegt und nach der Montage des Bolzens durch dessen jeweilige Öffnungen durchgeschoben werden.

Speziell die Variante mit den seitlich geschlossenen Bolzen sind sehr kostengünstig, da es als Drehteil auf CNC-Maschinen mit angetriebenen Werkzeugen ohne Nachbearbeitung hergestellt werden kann.

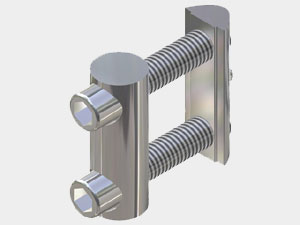

Die Abbildung zeigt den Verbinder Länge 40.

Der Bolzenverbinder ist in Längen 30 und 60 mit Schrauben M6 sowie 40 und 80 mit Schrauben M8, jeweils mit Doppel-Nutenstein(siehe Abbildung), erhältlich.

Andere Abmessungen auf Anfrage.
