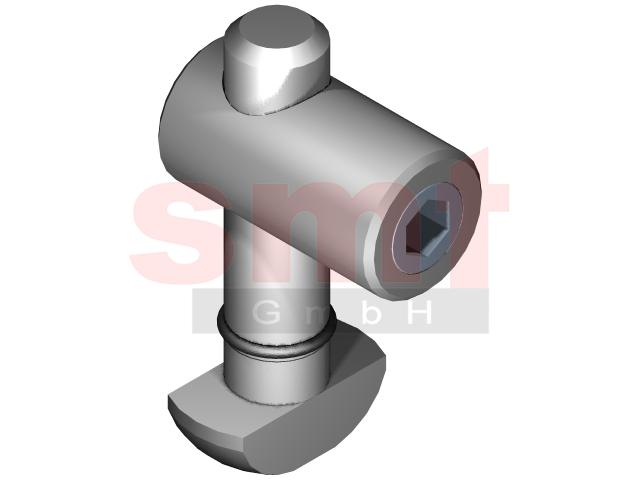

Schnellspannverbinder 90° Typ B 8-30

Hinweis

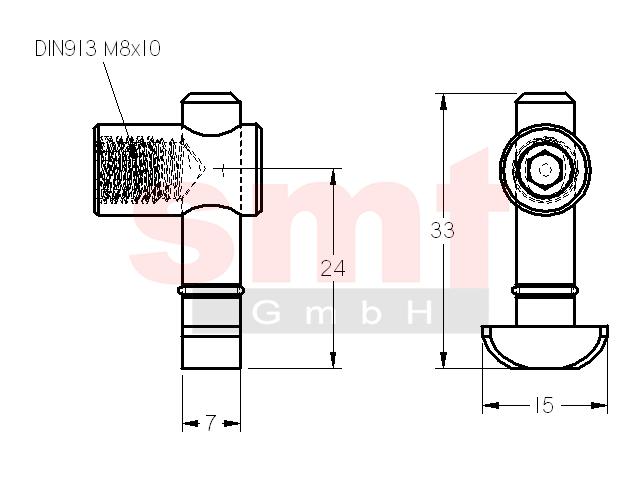

Der Schnellspanner 8 90° für Profile im Raster 30 dient für stabile und kraftschlüssige Verbindungen im Winkel von 90°. Im ersten Profilabschnitt muss im Abstand von 19mm zuerst eine Bohrung im Durchmesser von 11mm eingebracht werden. In diese Bohrung wird dann das Gehäuseteil eingesetzt. Anschliessend wird der Bolzen stirnseitig in die Kernbohrung des Profilabschnittes gesteckt und mit dem Querprofil verbunden. Beim Anziehen der im Gehäuse vormontierten Madenschraube zentriert sich deren Spitze in der Kerbe des Bolzens, wodurch der erste Profilabschnitt fest mit dem zweiten Profilabschnitt verbunden wird. Unter der Artikelnummer S208SSV30 steht der Hammer in einer Linie zur Kerbe

Technische Daten
Werkstoff: ST verzinkt
Gewicht: 0,0195 Kg

Artikel
Bezeichnung: Schnellspannverbinder 90° Typ B 8-30
Artikelnummer: S208SSV9030
