Zentrierplatte 5 rostfrei

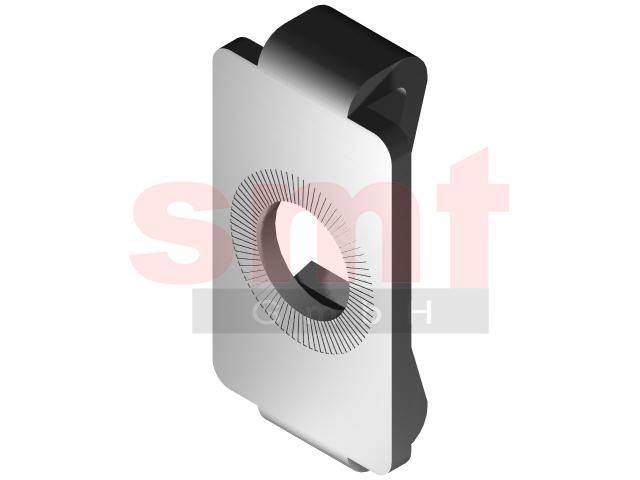

Zentrierplatte 5 rostfrei

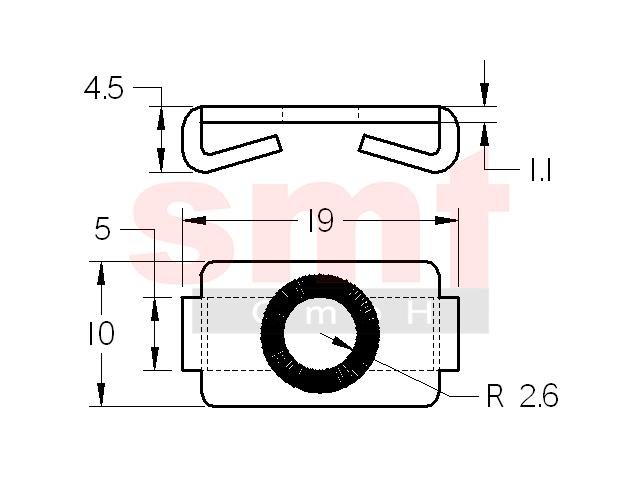

Zentrierplatte 5 rostfrei [wie HS205ZPR]
Anwendungsbeispiel Zentrierplatte 5 rostfrei

Hinweis
Zentrierplatten werden für eine stabile 90°-Verbindung mit geringen Bearbeitungsaufwand verwendet. Es muß ein Gewinde M5 in die Kernbohrung des einen Profils geschnitten und eine Bohrung mit dem Durchmesser 4,3 im rechtwinklig anliegenden Profil gebohrt werden. Außerdem sorgen Zentrierplatten für eine lagerrichtige Fixierung der Profile. Die Zentrierplatte 5 rostfrei ist unter S205ZPSR auch als Satz erhältlich. Verbaubar mit allen Profilen der Baureihe 5 im Raster 20
Technische Daten
Werkstoff: Stahl rostfrei
Gewicht: 0,005 Kg
Artikel
Bezeichnung: Zentrierplatte 5 rostfrei
Artikelnummer: S205ZPR
PDF Download
PDF Datenblatt
PDF Barcode



Preise

Bitte wählen:







ab 0,53€*/Stk. (0,63€ inkl. MwSt.)

günstigeren Stückpreis anfragen
Stk.
