Zentrierplattensatz 5 rostfrei

Hinweis

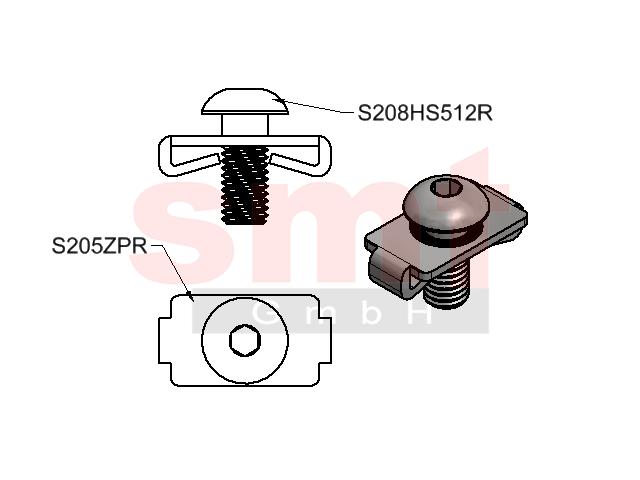

Zentrierplattensätze werden für eine stabile 90°-Verbindung mit geringen Bearbeitungsaufwand verwendet. Es muß ein Gewinde M5 in die Kernbohrung des einen Profils geschnitten und eine Bohrung mit dem Durchmesser 4,3 im rechtwinklig anliegenden Profil gebohrt werden. Außerdem sorgen Zentrierplatten für eine lagerrichtige Fixierung der Profile. Der Satz besteht aus je einer Zentrierplatte und Schraube in rostfreier Ausführung. Vebaubar mit allen Profilen der Baureihe 5 im Raster 20

Technische Daten
Werkstoff: Stahl rostfrei
Gewicht: 0,009 Kg

Artikel
Bezeichnung: Zentrierplattensatz 5 rostfrei
Artikelnummer: S205ZPSR
