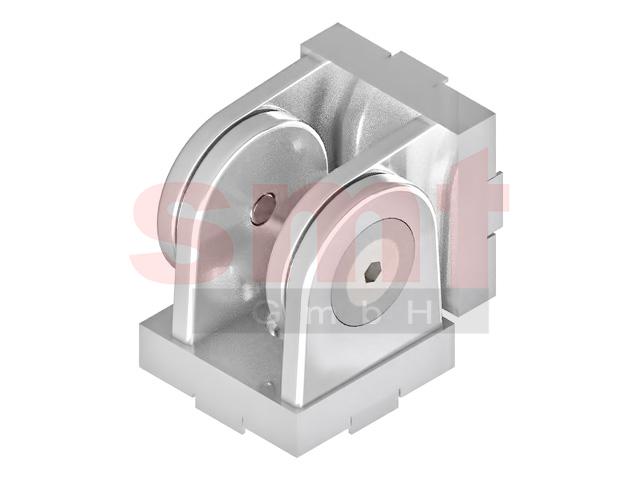

Gelenk 30x30

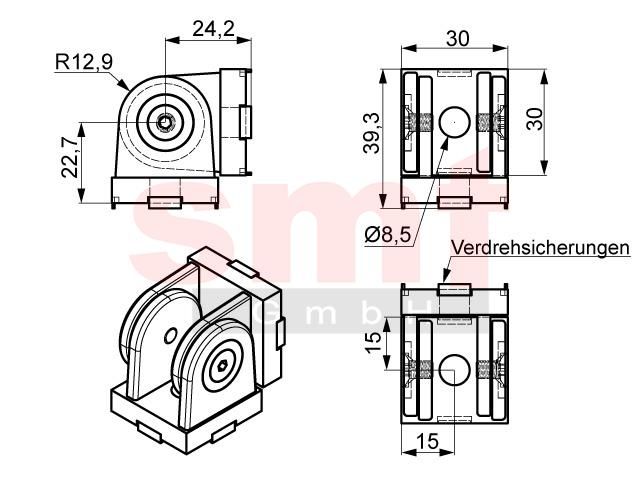

Gelenk 30x30 kompatibel zu Bosch 3 842 502 683
Gelenk 30x30 [wie HS208G30]
Anwendungsbeispiel Gelenk 30x30

Hinweis
Gelenke können für starre oder bewegliche Profilverbindungen unter beliebigem Winkel verwendet werden. Der maximale Schwenkbereich beträgt 180°. Bei Stirnseitigem Einsatz muß im Kernloch des Profils ein M 8 Gewinde geschnitten werden. Stirnseitige Anbindung: Zylinderkopfschraube DIN 912,M8x25 Anbindung in der Profilnut: Zylinderkopfschraube DIN 912 M8x16 und Nutenstein 8 ohne Steg M8. Achtung:Zylinderkopfschrauben ohne Kopfriffelung verwenden. Verbaubar mit allen Profilen der Baureihe 8 des Rasters 30.
Technische Daten
Werkstoff: ZN beschichtet
Gewicht: 0,140 Kg
Artikel
Bezeichnung: Gelenk 30x30
Artikelnummer: S208G30
PDF Download
PDF Datenblatt
PDF Barcode



Preise
1 Stk.6,98€*/Stk. (8,31€ inkl. MwSt.)

günstigeren Stückpreis anfragen
Stk.
