Katalog > Verbindungstechnik > Baureihe 8

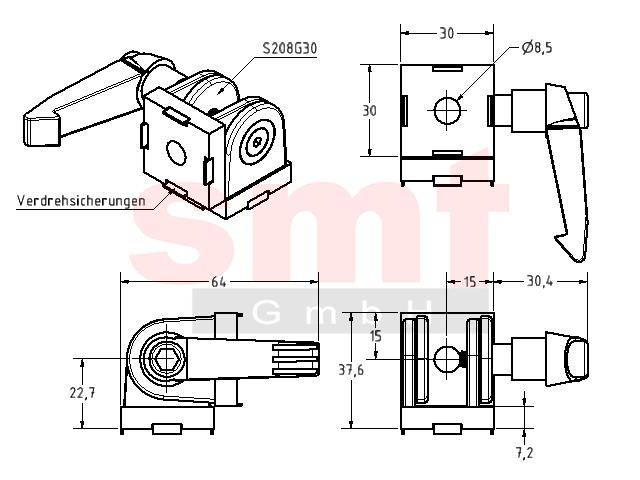

Gelenk 8 30x30 mit Klemmhebel


Gelenk 8 30x30 mit Klemmhebel
Gelenk 8 30x30 mit Klemmhebel [wie HS208GMK30]
Anwendungsbeispiel Gelenk 8 30x30 mit Klemmhebel

Hinweis
Gelenke können für starre oder bewegliche Profilverbindungen unter beliebigem Winkel verwendet werden. Der maximale Schwenkbereich beträgt 180°.Der Klemmhebel dient zur einfachen Feststellung des benötigten Winkels. Bei Stirnseitigem Einsatz muß im Kernloch des Profils ein M 8 Gewinde geschnitten werden. Stirnseitige Anbindung: Zylinderkopfschraube DIN 912,M8x25 Anbindung in der Profilnut: Zylinderkopfschraube DIN 912 M8x16 und Nutenstein 8 ohne Steg M8. Verbaubar mit allen Profilen der Baureihe 8 des Rasters 30.
Technische Daten
Werkstoff: ZN beschichtet
Gewicht: 0,155 Kg
Artikel
Bezeichnung: Gelenk 8 30x30 mit Klemmhebel
Artikelnummer: S208GMK30
PDF Download
PDF Datenblatt
PDF Barcode



Preise Gelenk 8 30x30 mit Klemmhebel

Bitte wählen:







ab 9,07€*/Stk. (10,79€ inkl. MwSt.)

günstigeren Stückpreis anfragen
Stk.
