Profil 5 R20-90° schwarz

Europäische Qualität

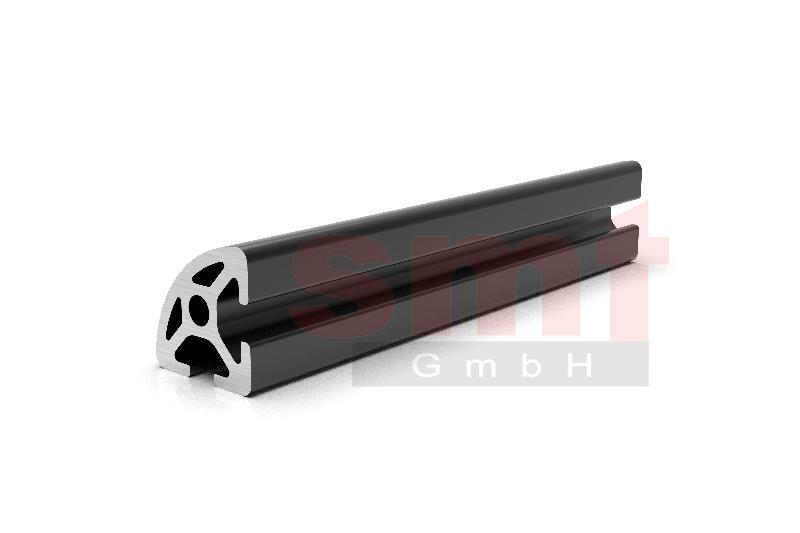

Profil 5 R20-90° schwarz [wie HS105R2090SCH]

Hinweis
Aluminiumprofil in schwarz eloxierter Ausführung aus Europäischer Herstellung Verbaubar mit allen Zubehörteilen der Baureihe 5 Toleranzen bei Zuschnitten nach DIN ISO 2768 Teil 1 m

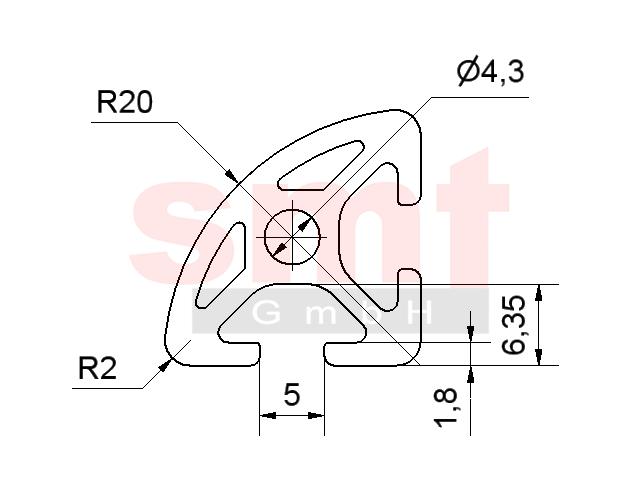

Technische Daten
Werkstoff: AlMgSi0,5F25 schwarz eloxiert
Trägheitsmoment I x: 0,42 cm4
Trägheitsmoment I y: 0,75 cm4
Widerstandsmoment W x: 0,38 cm³
Widerstandsmoment W y: 0,69 cm³
Gewicht: 0,460 Kg
Biegung berechnen

Artikel
Bezeichnung: Profil 5 R20-90° schwarz
Artikelnummer: S105R2090SCH
PDF

Download

Datenblatt
PDF

Barcode

Preise

bei Grossabnahme (Stangenware)	5,72€/m (6.04m = 34,55€)
	*alle Preise sind netto zzgl. der gesetzlichen MwSt.
Zuschnitt (inkl. Sägeschnitt) günstigen Stückpreis anfragen

Stk x mm (Millimeter)

Der Zuschnitt ist von 20mm bis max. 6000mm begrenzt
Versand mit Paketdienst ist bis 2400mm möglich

Stangenware günstigen Staffelpreis anfragen

Stangen a` 6040mm

Passendes Zubehör

Abdeckkappen

Abdeckkappe 5 R 20-90°

Nut 5
Raster 20
Material PA-GF schwarz
Maße 20 x 20 x 3
Gewicht 0,003

Abdeckstopfen D4,3 grau

Nut 5
Raster 20
Material PA
Maße 8 x 5 x 4,3
Gewicht 0,001

Abdeckstopfen D4,3 schwarz

Nut 5
Raster 20
Material PA
Maße 8 x 5 x 4,3
Gewicht 0,001

Befestigungselemente

Multiblock 5 PA

Nut 5
Raster 20
Material PA-GF schwarz
Maße 12 x 12 x 12
Gewicht 0,005

Kreuz-Kabelbinderblock 5 PA

Nut 5
Raster 20
Material PA-GF schwarz
Maße 20 x 20
Gewicht 0,004

Uniblock 5 PA

Nut 5
Raster 20
Material PA-GF schwarz
Maße 22 x 13 x 14
Gewicht 0,011

Kabelbinderblock 5

Nut 5
Raster 20
Material PA-GF schwarz
Maße 16 x 15 x 10
Gewicht 0,005

Fussplatten

Fußplatte 5 40x20 M8

Nut 5
Raster 20
Material ZN beschichtet
Maße 40 x 20 x 8
Gewicht 0,052

Gelenke

Gelenk 5 20x20

Nut 5
Raster 20
Material ZN beschichtet
Maße 30,4 x 22,1 x 20
Gewicht 0,040

Gelenkwinkel 5

Nut 5
Raster 20
Material ZN beschichtet
Maße 16 x 19 x 24
Gewicht 0,013

Gelenkwinkelsatz 5

Nut 5
Raster 20
Material ZN beschichtet
Maße 16 x 19 x 24
Gewicht 0,021

Klemmwinkel 5 mit Klemmhebel

Nut 5
Raster 20
Material ZN, St verzinkt
Maße 16 x 19 x 24
Gewicht 0,055

Klemmwinkelsatz 5

Nut 5
Raster 20
Material ZN beschichtet
Maße 15 x 15 x 18
Gewicht 0,016

Klemmwinkel 5

Nut 5
Raster 20
Material ZN beschichtet
Maße 15 x 15 x 18
Gewicht 0,014

Gelenk 5 20x20 mit Klemmhebel

Nut 5
Raster 20
Material ZN beschichtet
Maße 30,4 x 22,1 x 20
Gewicht 0,087

Handgriffe

Handgriff 5 PA80

Nut 5
Raster 20
Material PA-GF schwarz
Maße 90 x 30 x 10
Gewicht 0,011

Handgriff 5 PA80 ESD

Nut 5
Raster 20
Material PA-ESD
Maße 90 x 30 x 10
Gewicht 0,011

Handgriff 5 PA80 ESD Satz

Nut 5
Raster 20
Material PA-ESD ST verzinkt
Maße 90 x 30 x 10
Gewicht 0,034

Handgriff 5 PA80 Satz

Nut 5
Raster 20
Material PA, St verzinkt
Maße 90 x 30 x 10
Gewicht 0,034

Nutensteine
