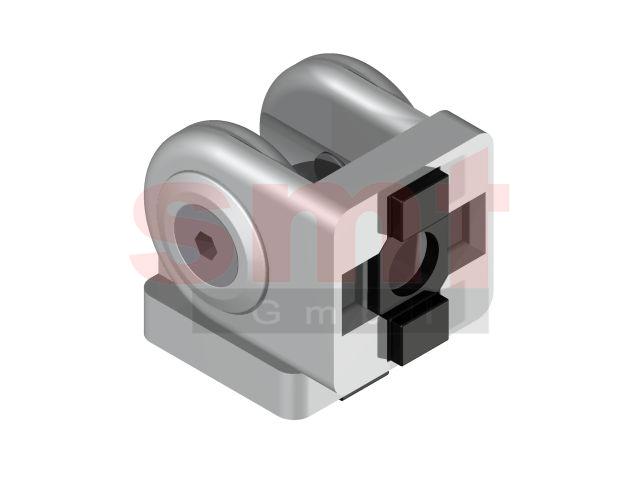

Gelenk 5 20x20


Gelenk 5 20x20 kompatibel zu Item 0.0.464.39

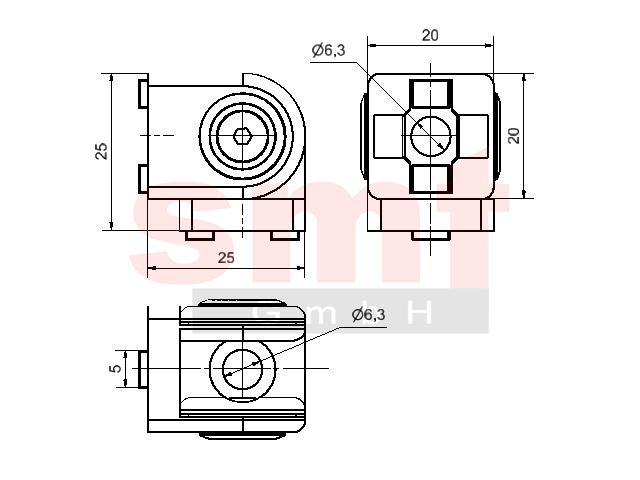

Gelenk 5 20x20 [wie HS205G20]

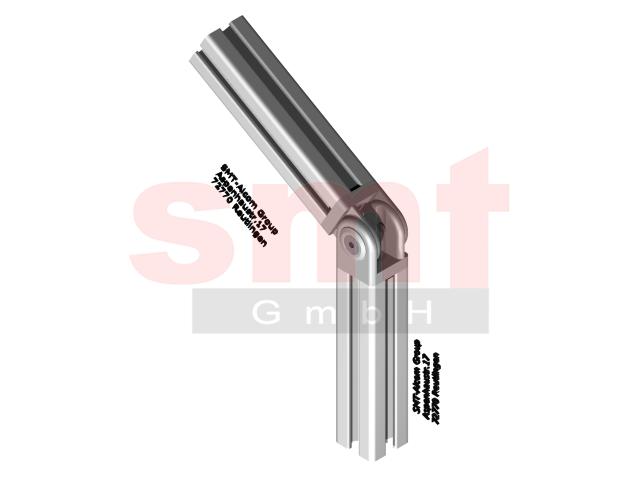

Anwendungsbeispiel Gelenk 5 20x20

Hinweis
Das Gelenk 5 20 erfüllt alle optischen Ansprüche durch seine silbern glänzende Lackbeschichtung und wird für starre oder bewegliche Profilverbindungen unter beliebigem Winkel verwendet. Der maximale Schwenkbereich beträgt 180°. Bei stirnseitiger Anwendung muß im Kernloch des Profils ein M5 Gewinde geschnitten werden. Befestigungsmaterial bei stirnseitiger Verschraubung: Zylinderkopfschr. M5x14 Befestigungsmaterial bei Verschraubung in der Profilnut: Zylinderkopfschr. M5x10 + Nutenstein 5 ohne Steg M5 (S205NSOS5). Verbaubar mit allen Profilen der Baureihe 5 im Raster 20
Technische Daten
Werkstoff: ZN beschichtet
Gewicht: 0,040 Kg
Artikel
Bezeichnung: Gelenk 5 20x20
Artikelnummer: S205G20
PDF Download
PDF Datenblatt
PDF Barcode



Preise

Bitte wählen:







ab 7,29€*/Stk. (8,68€ inkl. MwSt.)

günstigeren Stückpreis anfragen
Stk.
