Zentrierplatte 8 40 mit 1 Nase


Zentrierplatte 8 40 mit 1 Nase

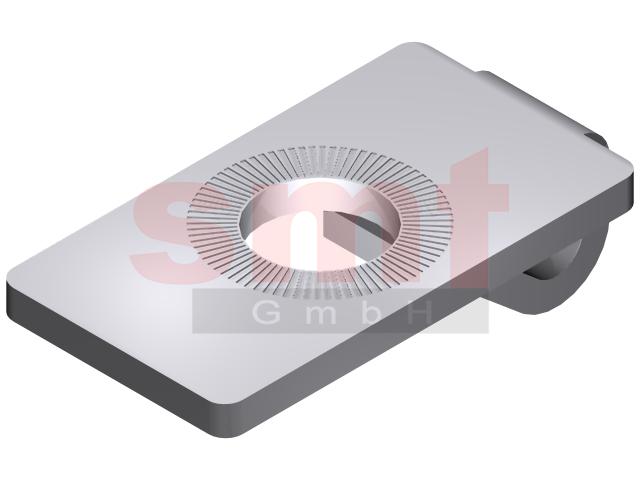

Zentrierplatte 8 40 mit 1 Nase [wie HS208ZPM1N]

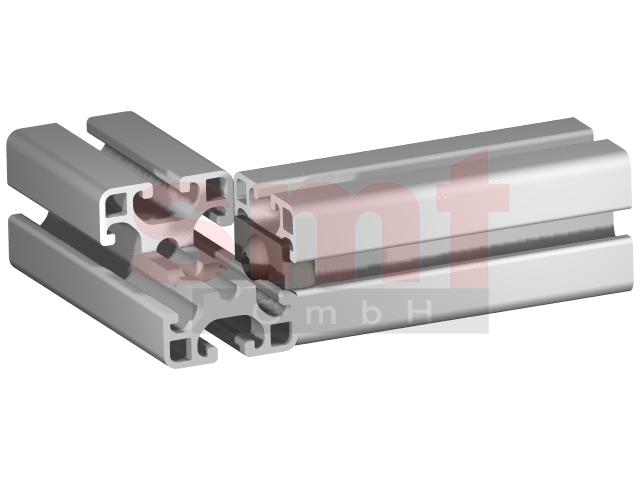

Anwendungsbeispiel Zentrierplatte 8 40 mit 1 Nase

Hinweis
Die Zentrierplatte 8 mit einer Nase aus Stahl verzinkt für Profile im Raster 40 dient zur stabilen 90°-Verbindung zweier Profilabschnitte mit hoher Belastung und ist gegen Verschiebung und Torsion gesichert. Im Querprofil muss für die Verbindungsschraube ein Innengewinde sowie im zweiten Profil eine Montagebohrung 7mm eingebracht werden, somit der Innensechskantschlüssel durchgesteckt und in den Innensechskant des Schraubenkopf greifen kann. Bohrungen am zweiten Profil sind daher exakt anzubringen. Unter der Artikelnummer S208ZPSM1N inclusive passender Schraube als Satz erhältlich
Technische Daten
Werkstoff: ST verzinkt
Gewicht: 0,009 Kg
Artikel
Bezeichnung: Zentrierplatte 8 40 mit 1 Nase
Artikelnummer: S208ZPM1N
Kompatibilität: I-Typ
PDF Download
PDF Datenblatt
PDF Barcode



Preise Zentrierplatte 8 40 mit 1 Nase

Bitte wählen:







ab 0,32€* (0.32€ / Stk. netto)

günstigeren Stückpreis anfragen
Stk.
