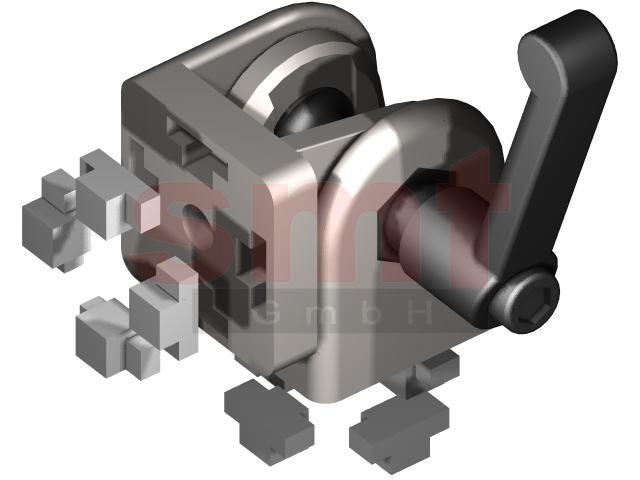

Gelenk 8 40x40 mit Klemmhebel


Gelenk 8 40x40 mit Klemmhebel kompatibel zu Item 0.0.373.93
Gelenk 8 40x40 mit Klemmhebel [wie HS208GMK40]

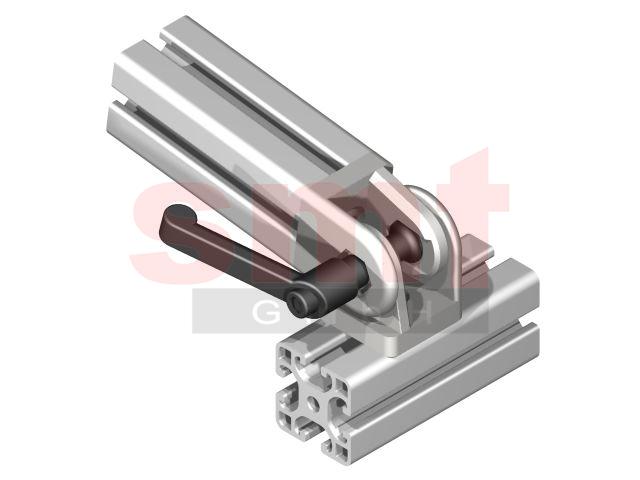

Anwendungsbeispiel Gelenk 8 40x40 mit Klemmhebel

Hinweis
Gelenke können für starre oder bewegliche Profilverbindungen unter beliebigem Winkel verwendet werden. Der maximale Schwenkbereich beträgt 180°. Der Klemmhebel dient zur einfachen Feststellung des benötigten Winkels. Bei Stirnseitigem Einsatz muß im Kernloch des Profils ein M8 Gewinde geschnitten werden. Stirnseitige Anbindung: Halbrundschraube ISO 7380,M8x25 Anbindung in der Profilnut: Halbrundschraube ISO 7380 M8x16 und Nutenstein 8 ohne Steg M8. Verbaubar mit allen Profilen der Baureihe 8 des Rasters 40.
Technische Daten
Werkstoff: ZN beschichtet
Gewicht: 0,3855 Kg
Artikel
Bezeichnung: Gelenk 8 40x40 mit Klemmhebel
Artikelnummer: S208GMK40
PDF Download
PDF Datenblatt
PDF Barcode



Preise Gelenk 8 40x40 mit Klemmhebel

Bitte wählen:







ab 10,88€*/Stk. (12,95€ inkl. MwSt.)

günstigeren Stückpreis anfragen
Stk.
