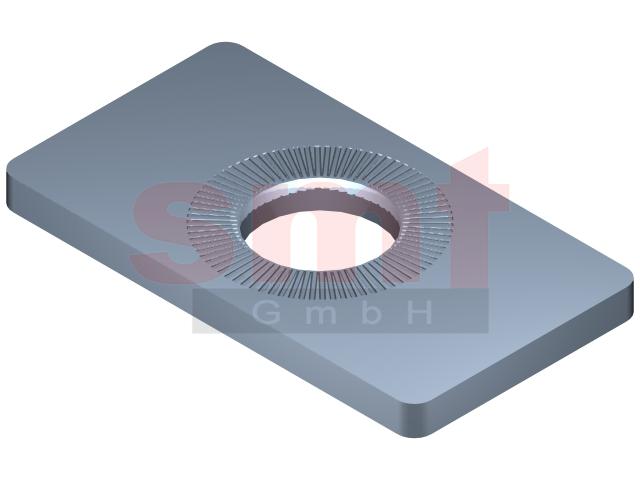

Zentrierplatte 8 ohne Nasen

Hinweis

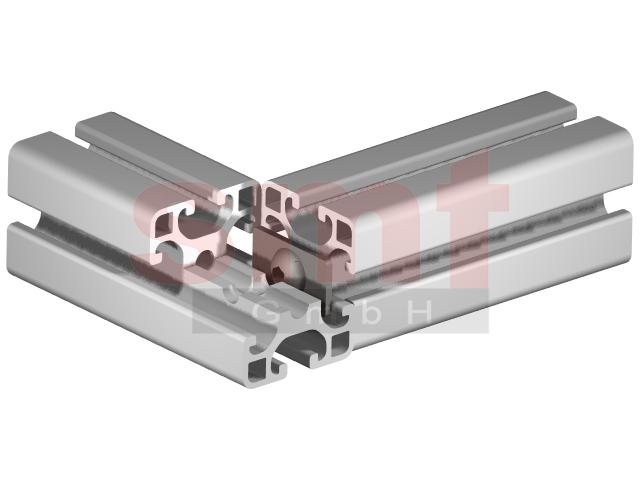

Zentrierplatten ohne Nase werden für eine stabile 90°-Verbindung mit kleinem Bearbeitungsaufwand verwendet. Es muß lediglich ein M8 Gewinde in die Kernbohrung des einen Profils geschnitten und eine Bohrung mit dem Durchmesser 7,0 im rechtwinklig anliegenden Profil gefertigt werden. Verbaubar mit allen Profilen der Baureihe 8 im Raster 40

Technische Daten
Werkstoff: ST verzinkt
Gewicht: 0,0065 Kg

Artikel
Bezeichnung: Zentrierplatte 8 ohne Nasen
Artikelnummer: S208ZPON
