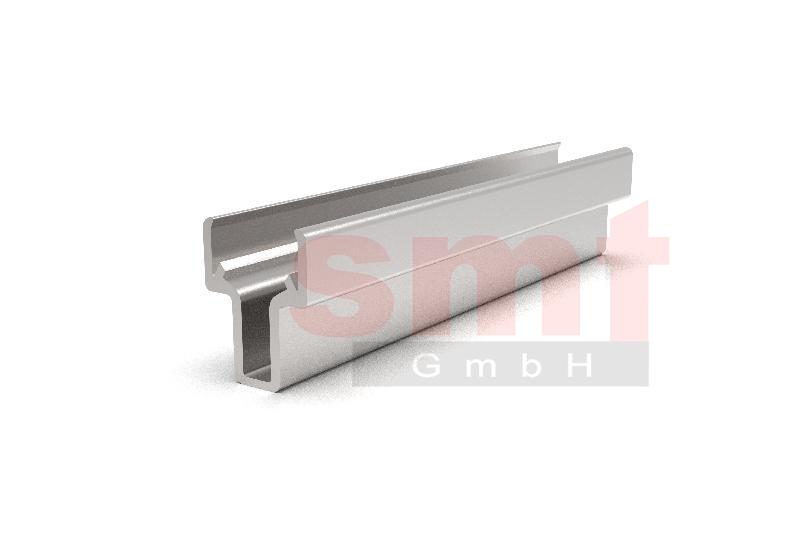

Wellenklemmprofil 8 D14

Hinweis
Aluminiumprofil in natur eloxierter Ausführung aus Europäischer Herstellung Das Wellenklemmprofil D14 dient zur Aufnahme der Stahlwelle 14. Nach der Montage des Wellenklemmprofils in eine Profilnut wird abschliessend die Welle eingedrückt Verbaubar mit allen Profilen der Baureihe 8 Toleranzen bei Zuschnitten nach DIN ISO 2768 Teil 1 m

Technische Daten
Werkstoff: AlMgSi0,5F25 natur eloxiert
Trägheitsmoment I x: 0,35 cm4
Trägheitsmoment I y: 0,32 cm4
Widerstandsmoment W x: 0,32 cm³
Widerstandsmoment W y: 0,36 cm³
Gewicht: 0,334 Kg
Biegung berechnen

Artikel
Bezeichnung: Wellenklemmprofil 8 D14
Artikelnummer: S108WKP14
