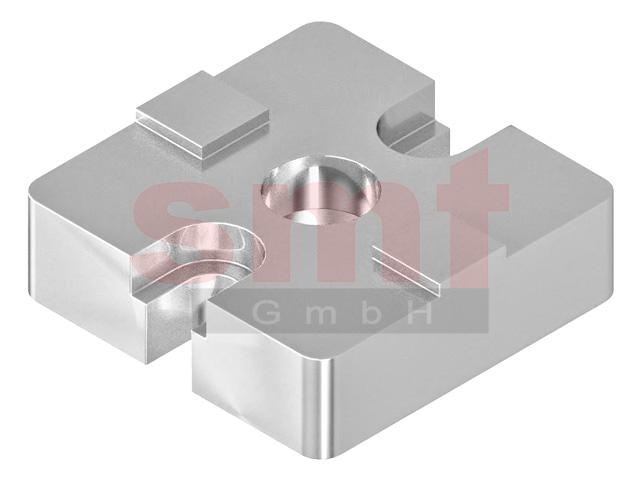

T-Verbindungsplatte 45

Hinweis

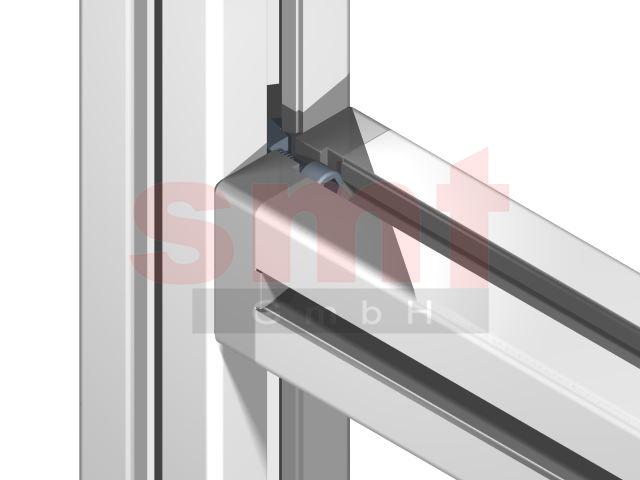

Die T-Verbindungsplatte 45 für Profile im Raster 45x45 wird stirnseitig auf den ersten Profilabschnitt mittels Zentralschraube M12x30 montiert und anschliessend am Querprofil im Winkel von 90° mittels Schrauben und Hammermuttern verbunden. Durch Lösen der Schrauben lassen sich die Querprofile in die gewünschte Position verschieben. Die T-Verbindungsplatte eignet sich jedoch auch bei Stossverbindungen. In diesem Fall sind auf beiden Profilabschnitten eine Verbindungsplatte zu montieren. Unter der Artikelnummer S210TVP45S ist die T-Verbindungsplatte 45 inclusive Zentralschraube S210ZS sowie je zwei Schrauben S208SIK620 sowie Hammermuttern S210HM6 erhältlich

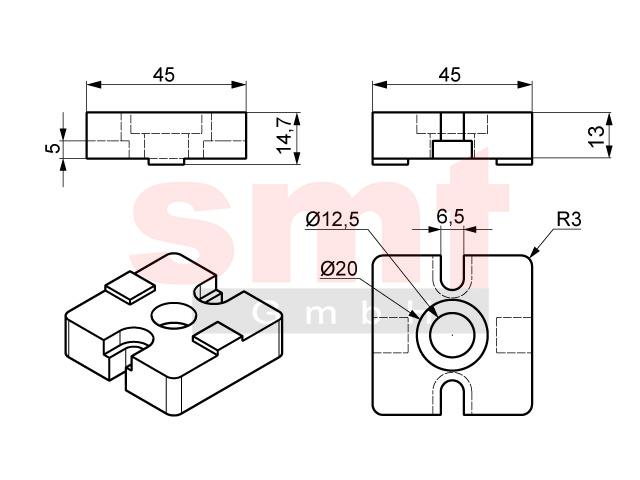

Technische Daten
Werkstoff: Alu Druckguss
Gewicht: 0,054 Kg

Artikel
Bezeichnung: T-Verbindungsplatte 45
Artikelnummer: S210TVP45
Kompatibilität: B-Typ
