T-Verbindungsplatte Typ B 8-30


T-Verbindungsplatte Typ B 8-30

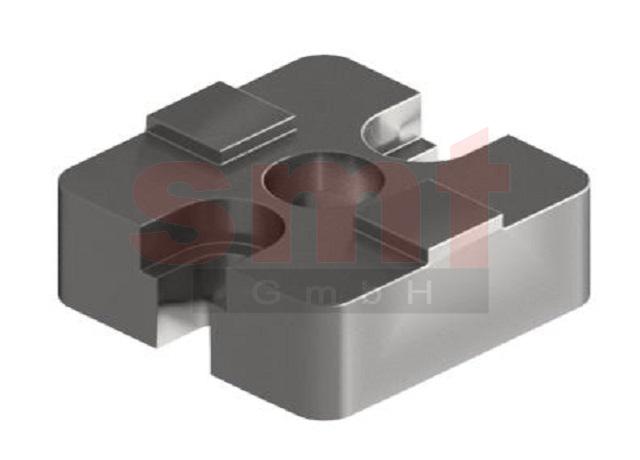

T-Verbindungsplatte Typ B 8-30 [wie HS208TVP30]

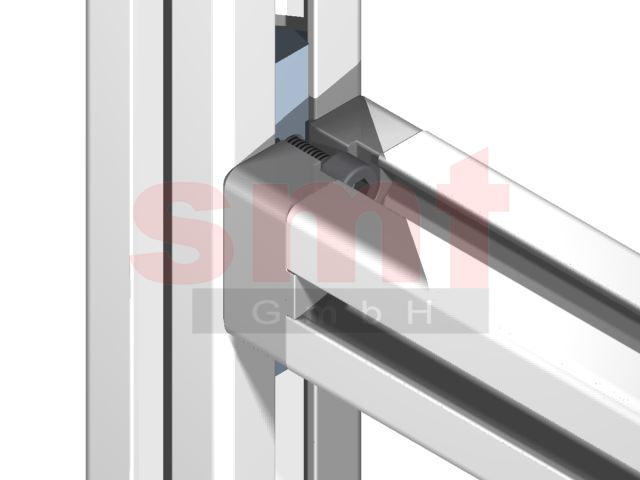

Anwendungsbeispiel T-Verbindungsplatte Typ B 8-30

Hinweis
Die T-Verbindungsplatte 30 Typ B für Profile im Raster 30x30 wird stirnseitig auf den ersten Profilabschnitt mittels Schraube S208HS820 montiert und anschliessend am Querprofil im Winkel von 90° mittels Schrauben und Hammermuttern verbunden. Durch Lösen der Schrauben lassen sich die Querprofile in die gewünschte Position verschieben. Die T-Verbindungsplatte eignet sich jedoch auch bei Stossverbindungen. In diesem Fall sind auf beiden Profilabschnitten eine Verbindungsplatte zu montieren. Zur Montage einer Verbindung im Winkel von 90° sind je 2 Schrauben S208SIK512 sowie Hammermuttern S208HM5 erforderlich

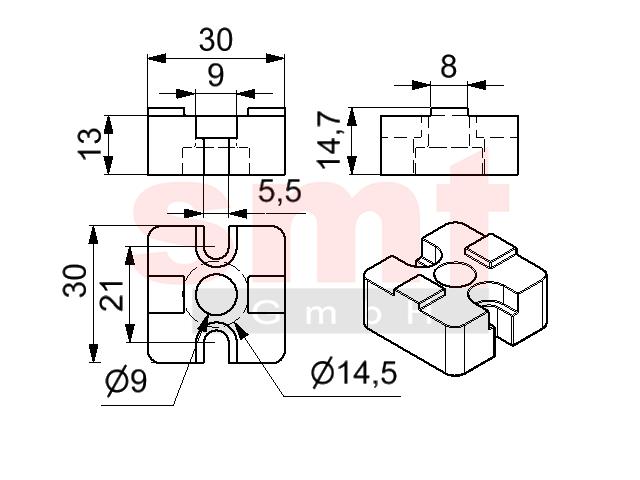

Technische Daten
Werkstoff: Alu Druckguss
Gewicht: 0,0235 Kg
Artikel
Bezeichnung: T-Verbindungsplatte Typ B 8-30
Artikelnummer: S208TVP30
Kompatibilität: B-Typ
PDF Download
PDF Datenblatt
PDF Barcode



Preise T-Verbindungsplatte Typ B 8-30

Bitte wählen:







ab 1,15€* (1.15€ / Stk. netto)

günstigeren Stückpreis anfragen
Stk.
