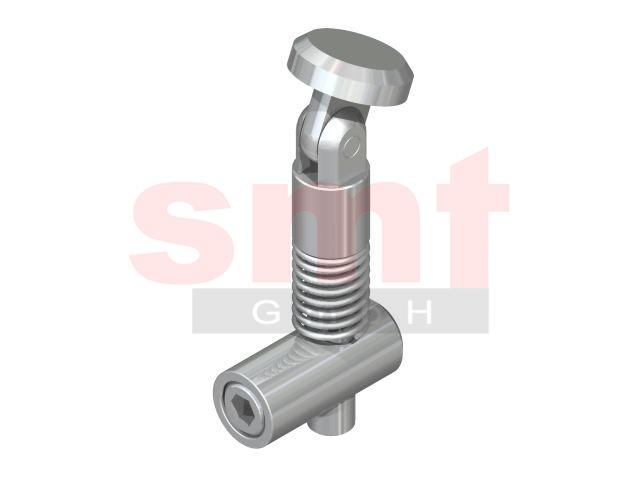

Gelenkkopf-Schnellspannverbinder 0°

Hinweis

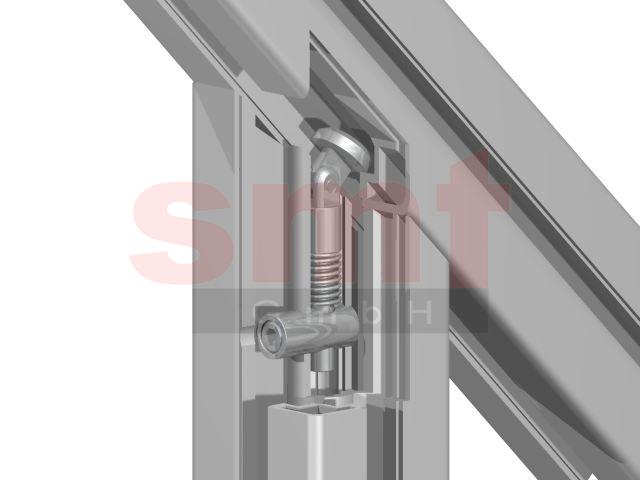

Gelenkkopf-Schnellspanner werden für eine 45°-Verbindung eingesetzt. In einem Profil muß eine Bohrung mit dem Durchmesser 11mm mit 40mm von der äusseren Kante eingebracht werden. Durch Anziehen der Madenschraube des im Profil befindlichen Gehäuses wird eine Spannung erzeugt. Verbaubar mit allen Profilen der Baureihe 10

Technische Daten
Werkstoff: ST verzinkt
Gewicht: 0,0375 Kg

Artikel
Bezeichnung: Gelenkkopf-Schnellspannverbinder 0°
Artikelnummer: S210GKSSV
