Katalog > Verbindungstechnik > Baureihe 10

Gelenkkopf-Schnellspannverbinder 90°

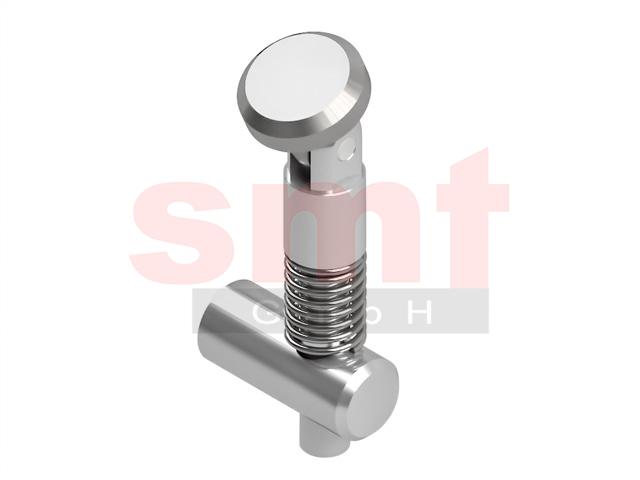

Gelenkkopf-Schnellspannverbinder 90°

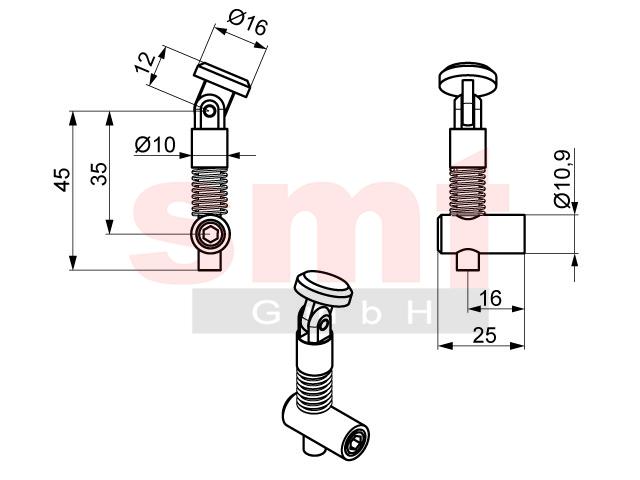

Gelenkkopf-Schnellspannverbinder 90° [wie HS210GKSSV90 myaluprofil]

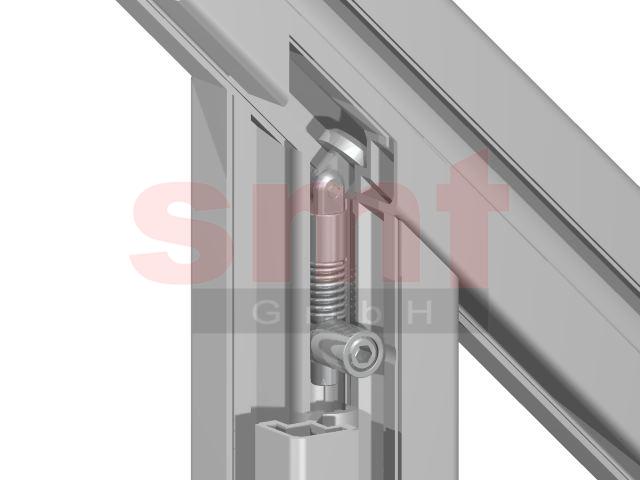

Anwendungsbeispiel Gelenkkopf-Schnellspannverbinder 90°

Technische Daten
Werkstoff: ST verzinkt
Gewicht: 0,040 Kg
Artikel
Bezeichnung: Gelenkkopf-Schnellspannverbinder 90°
Artikelnummer: S210GKSSV90
PDF Download
PDF Datenblatt
PDF Barcode
Hinweis
Gelenkkopf-Schnellspanner werden für eine 45°-Verbindung eingesetzt. In einem Profil muß eine Bohrung mit dem Durchmesser 17mm mit 22,5mm von der äusseren Kante eingebracht werden. Durch Anziehen der Madenschraube des im Profil befindlichen Gehäuses wird eine Spannung erzeugt. Verbaubar mit allen Profilen der Baureihe 10



Preise
10 Stk.3,25€*/Stk. (3,87€ inkl. MwSt.)

günstigeren Stückpreis anfragen
Stk.
