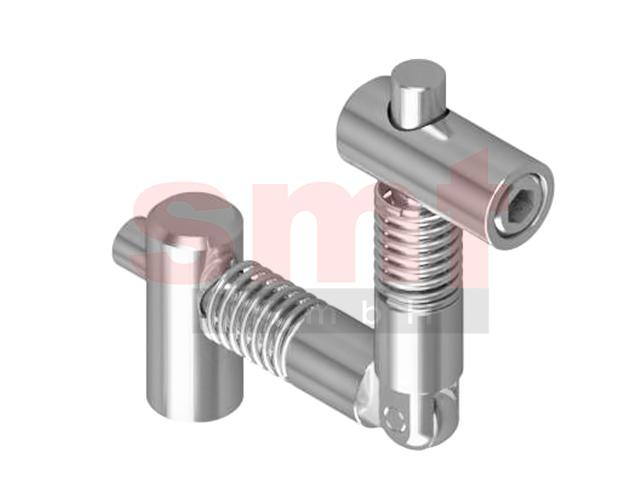

Doppelgehrungsverbinder 0°

Hinweis

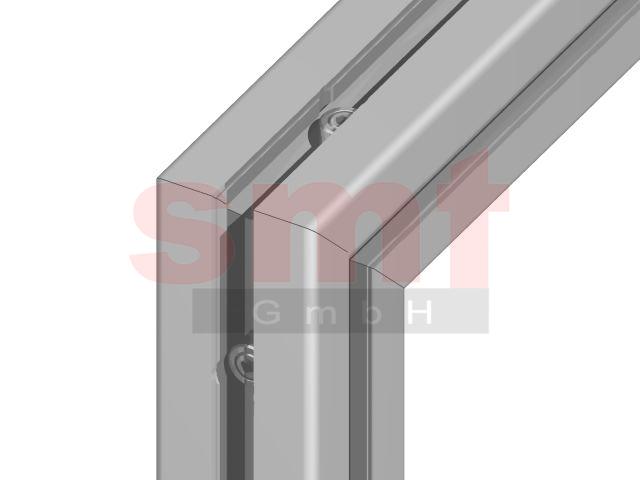

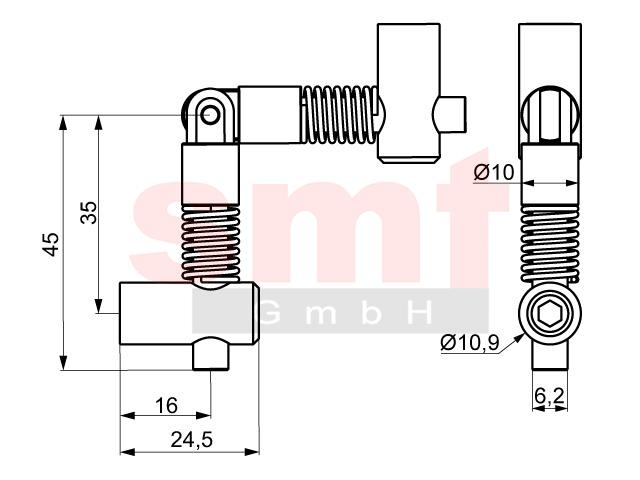

Der Doppelgehrungsverbinder 0° für Profile im Raster 45x45 und 45x90 dient zur stirnseitigen Verbindung zweier im Winkel bis zu 45° geschnittenen Profilabschnitte. Im Abstand von 35mm zur Schnittfläche muss eine Bohrung mit Durchmesser 11mm eingebracht werden, in welche die beiden Gehäuse eingeführt werden. Durch Anziehen der Madenschraube wird Spannung erzeugt

Technische Daten
Werkstoff: ST verzinkt
Gewicht: 0,057 Kg

Artikel
Bezeichnung: Doppelgehrungsverbinder 0°
Artikelnummer: S210DGV
Kompatibilität: B-Typ
Download
Datenblatt
Barcode
