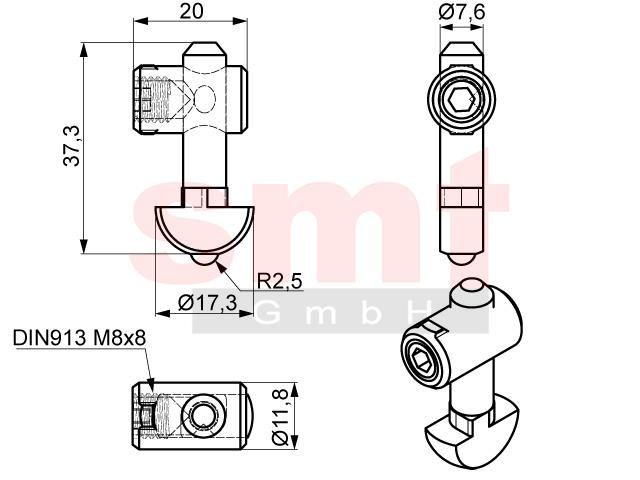

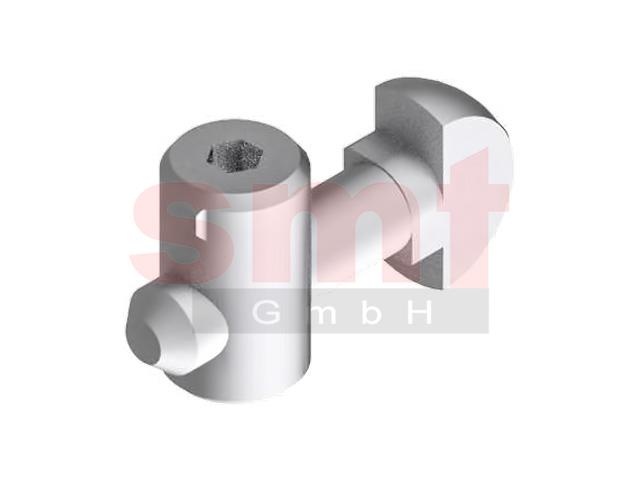

Zentralspanner 8 EL 0°

Hinweis
Zentralspanner 8 EL 0° für Profile im Raster 40 werden für für Verbindungen im Winkel von 90° eingesetzt. In ersten Profilabschnitt Profil muss im Abstand von 15mm zur Schnittkante eine Bohrung D12 eingebracht werden. Um den Bolzen in der Kernbohrung zu zentrieren, muss diese auf einer Länge von 30mm auf einen Durchmesser von 8mm aufgebohrt werden. Zentralspanner EL und EQ lassen sich an beliebiger Stelle im zweiten Profilabschnitt in die Nut einführen und durch drehen um 90° lässt sich der Hammerkopf durch sein federndes Kugeldruckstück fixieren

Technische Daten
Werkstoff: ST verzinkt
Gewicht: 0,0275 Kg

Artikel
Bezeichnung: Zentralspanner 8 EL 0°
Artikelnummer: S208ZSEL
