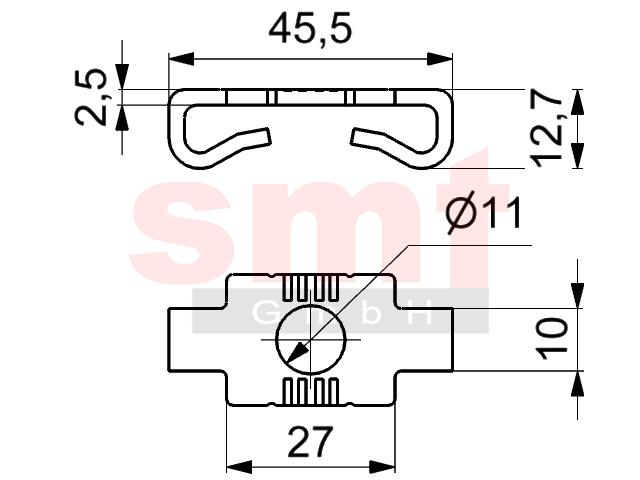

Zentrierplatte Typ I Nut 10

Hinweis
Zentrierplatten werden für eine stabile 90°-Verbindung mit kleinem Bearbeitungsaufwand verwendet. Es muß lediglich ein M12 Gewinde in die Kernbohrung des einen Profils geschnitten und eine Bohrung mit dem Durchmesser 9,0 im rechtwinklig anliegenden Profil gefertigt werden. Außerdem sorgen sie für eine lagerrichtige Fixierung der Profile. Unter S210IZPS auch als Satz erhältlich. Verbaubar mit allen Profilen der Baureihe 10 Typ I

Technische Daten
Werkstoff: ST verzinkt
Gewicht: 0,015 Kg

Artikel
Bezeichnung: Zentrierplatte Typ I Nut 10
Artikelnummer: S210IZP
