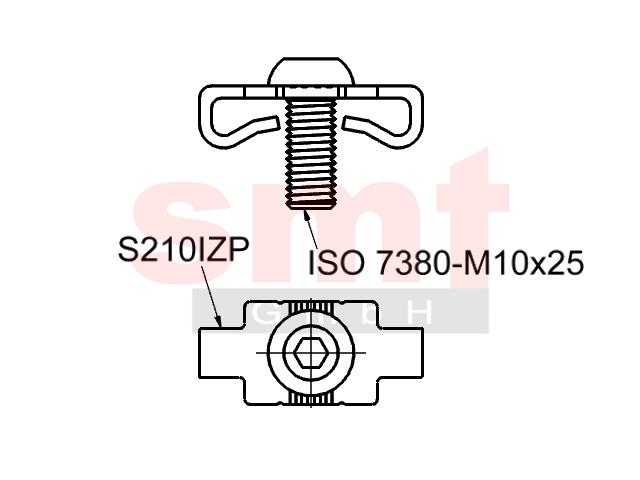

Zentrierplattensatz Typ I Nut 10

Hinweis
Zentrierplattensätze werden für eine stabile 90°-Verbindung mit kleinem Bearbeitungsaufwand verwendet. Es muß lediglich ein M10-Gewinde in die Kernbohrung des einen Profils geschnitten und eine Bohrung mit Durchmesser 9 mm im rechtwinklig anliegenden Profil gebohrt werden. Außerdem sorgen sie für eine lagerrichtige Fixierung der Profile. Einsetzbar bei allen Profilen der Baureihe 10 Typ I

Technische Daten
Werkstoff: ST verzinkt
Gewicht: 0,041 Kg

Artikel
Bezeichnung: Zentrierplattensatz Typ I Nut 10
Artikelnummer: S210IZPS
