Schnellspanner 8 40


Schnellspanner 8 40 kompatibel zu Bosch Paletti/Alvaris

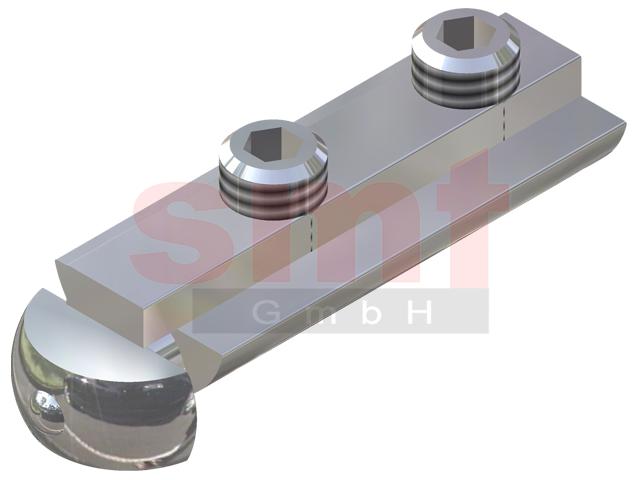

Schnellspanner 8 40 [wie HS208SS40]

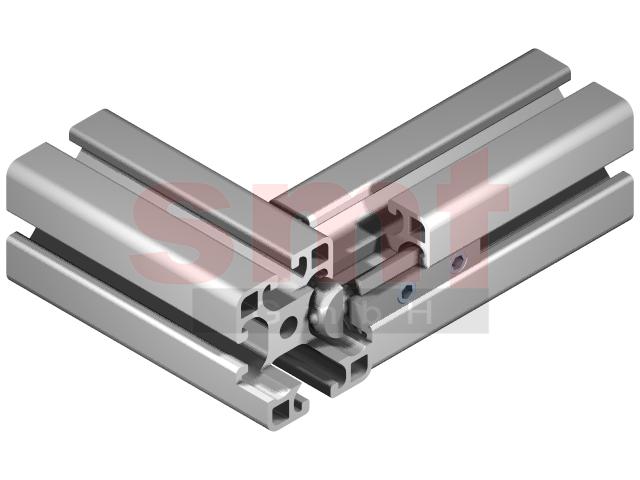

Anwendungsbeispiel Schnellspanner 8 40

Hinweis
Der Schnellspannverbinder 8 für Profile im Raster 40 dient zur bearbeitungslosen Herstellung einer Verbindung im Winkel von 90°. Zuerst wird das obere Bauteil am ersten Profilabschnitt eingeschoben und anschliessend mit einem Gewindestift mit Sonderspitze am Nutgrund fixiert. Anschliessend wird der Hammer am zweiten Profilabschnitt fixiert und anschliessend unterhalb des oberen Bauteils geschoben. Durch Anziehen des zweiten Gewindestifts wird durch die Kerbe im zweiten Bauteil Spannung erzeugt, so dass beide Profile kraftschlüssig miteinander verbunden werden
Technische Daten
Werkstoff: ST verzinkt
Gewicht: 0,046 Kg
Artikel
Bezeichnung: Schnellspanner 8 40
Artikelnummer: S208SS40
PDF Download
PDF Datenblatt
PDF Barcode



Preise Schnellspanner 8 40

Bitte wählen:







ab 2,92€*/Stk. (3,47€ inkl. MwSt.)

günstigeren Stückpreis anfragen
Stk.
