Gewinde-Formverbindersatz 10 Profiltyp leicht

Hinweis

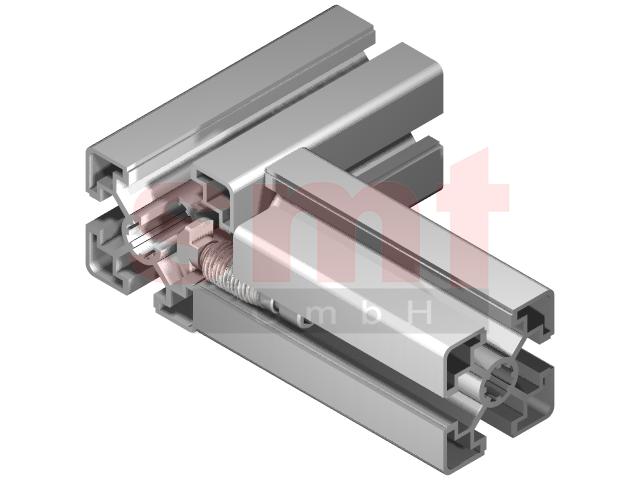

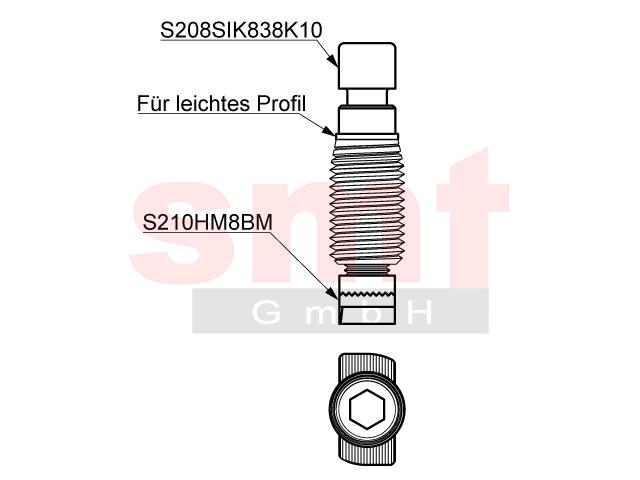

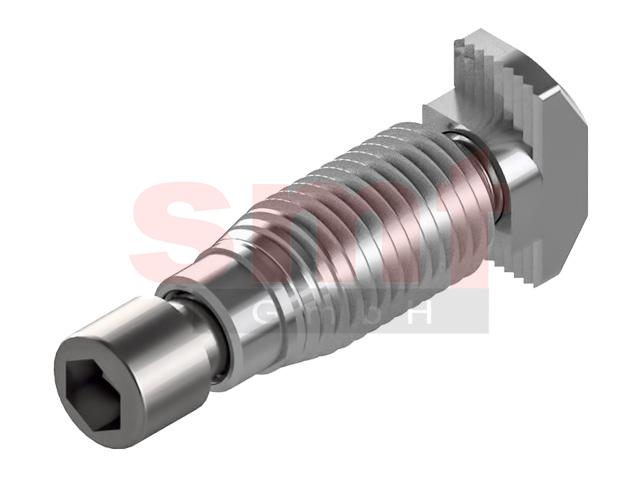

Mit dem Gewindeformverbindersatz Nut 10 für Profile im Raster 45 in "leichter" Ausführung lassen sich nicht nur die schnellsten und effizientesten, sondern auch stabile 90°-Verbindung herstellen. Dabei wird die Hülse in die hinterschnittene Längsnut des ersten Profilabschnittes eingeformt und über die darin vormontierte Schraube in der Hammermutter des Querprofiles befestigt. Zur Montage der Hülse wird vorzugsweise eine Bohrmaschine mit einem Bit TX50 verwendet. Der Satz besteht aus Hülse, Schraube und Hammermutter aus Stahl verzinkt. Die Hammermutter verfügt über einen Bremsmoment, wodurch gewährleistet wird, dass sich der Kopf der Hammermutter in der Nut des zweiten Profilabschnittes verbindlich um 90° verdreht

Technische Daten
Werkstoff: ST verzinkt
Gewicht: 0,0325 Kg

Artikel
Bezeichnung: Gewinde-Formverbindersatz 10 Profiltyp leicht
Artikelnummer: S210GFVSLP
