Katalog > Verbindungstechnik > Baureihe 10

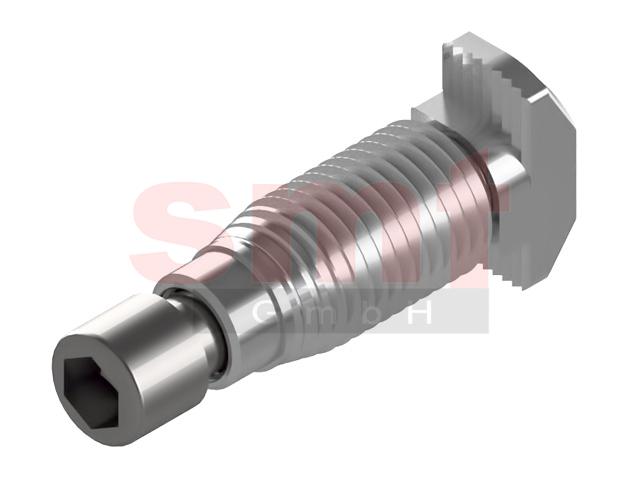

Gewinde-Formverbindersatz 10 Profiltyp schwer


Gewinde-Formverbindersatz 10 Profiltyp schwer
Gewinde-Formverbindersatz 10 Profiltyp schwer [wie HS210GFVSSP]
Anwendungsbeispiel Gewinde-Formverbindersatz 10 Profiltyp schwer

Hinweis

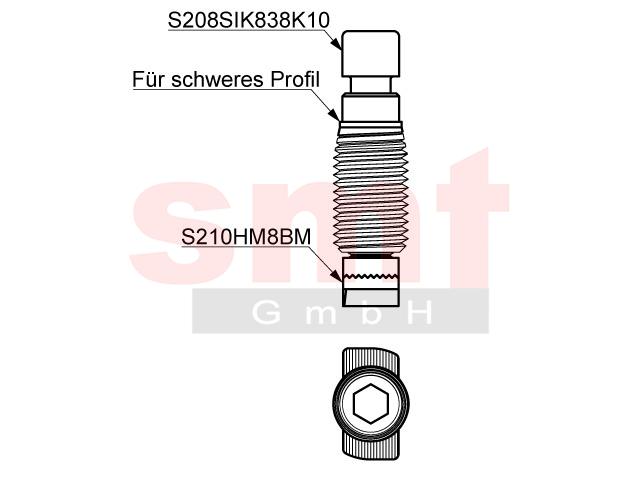

Mit dem Gewindeformverbindersatz Nut 10 für Profile im Raster 45 in "schwerer" sowie alle Profile Nut 10 im Raster 40 lassen sich nicht nur die schnellsten und effizientesten, sondern auch stabile 90°-Verbindung herstellen. Dabei wird die Hülse in die hinterschnittene Längsnut des ersten Profilabschnittes eingeformt und über die darin vormontierte Schraube in der Hammermutter des Querprofiles befestigt. Zur Montage der Hülse wird vorzugsweise eine Bohrmaschine mit einem Bit TX50 verwendet. Der Satz besteht aus Hülse, Schraube und Hammermutter aus Stahl verzinkt. Die Hammermutter verfügt über einen Bremsmoment, wodurch gewährleistet wird, dass sich der Kopf der Hammermutter in der Nut des zweiten Profilabschnittes verbindlich um 90° verdreht
Technische Daten
Werkstoff: ST verzinkt
Gewicht: 0,029 Kg
Artikel
Bezeichnung: Gewinde-Formverbindersatz 10 Profiltyp schwer
Artikelnummer: S210GFVSSP
PDF Download
PDF Datenblatt
PDF Barcode



Preise Gewinde-Formverbindersatz 10 Profiltyp schwer

Bitte wählen:







ab 1,38€*/Satz (1,64€ inkl. MwSt.)

günstigeren Stückpreis anfragen
Satz
