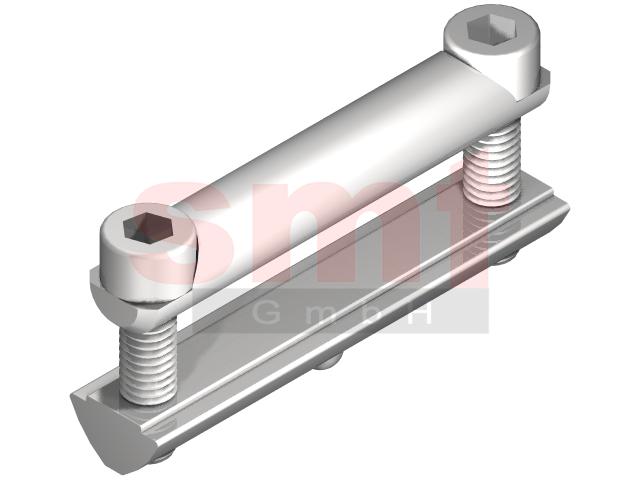

Bolzenverbindersatz 8 60

Hinweis

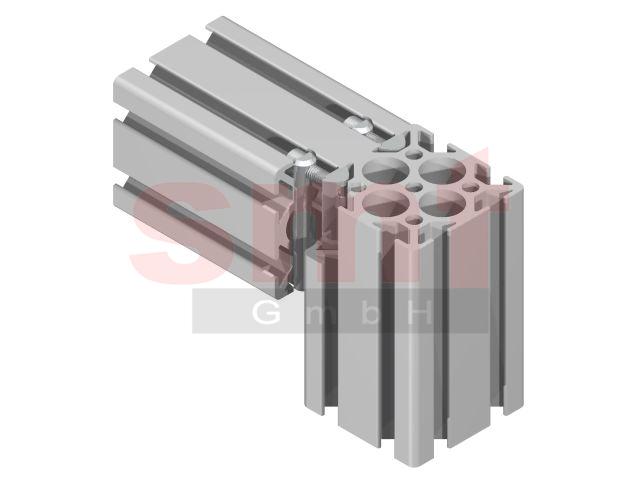

Der Bolzenverbindersatz 60 Nut 8 ist für Profile der Baureihe 8 im Raster 60 (ACHTUNG -> für Profile Typ B nicht geeignet) bestimmt und dient Konstruktionen mit hoher Belastung. Um den Bolzen einsetzen zu können, muss zuerst im Abstand von 14mm eine Durchgangsbohrung D10 im ersten Profilabschnitt eingebracht werden. Anschliessend wird der Bolzen mittels zweier Schrauben in dem Doppelnutenstein des 2 Profilabschnittes im Winkel von 90° befestigt

Technische Daten
Werkstoff: ST verzinkt
Gewicht: 0,074 Kg

Artikel
Bezeichnung: Bolzenverbindersatz 8 60
Artikelnummer: S208BVS60
