Zentrierplatte 8 K

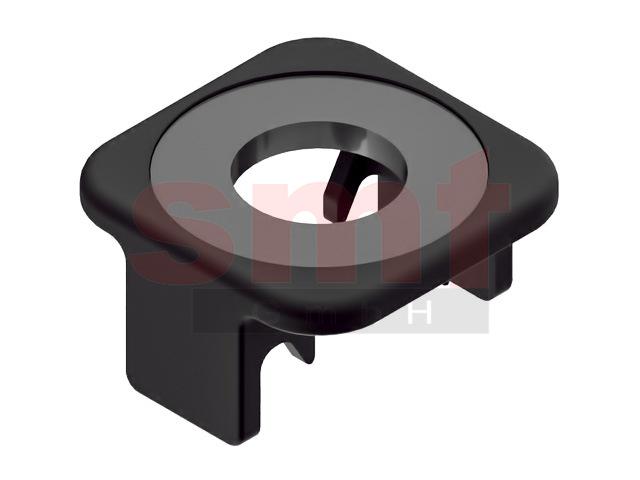

Zentrierplatte 8 K

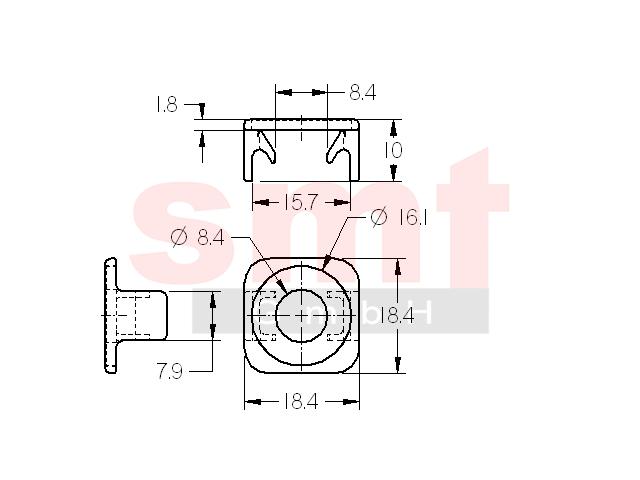

Zentrierplatte 8 K [wie HS208ZPK]

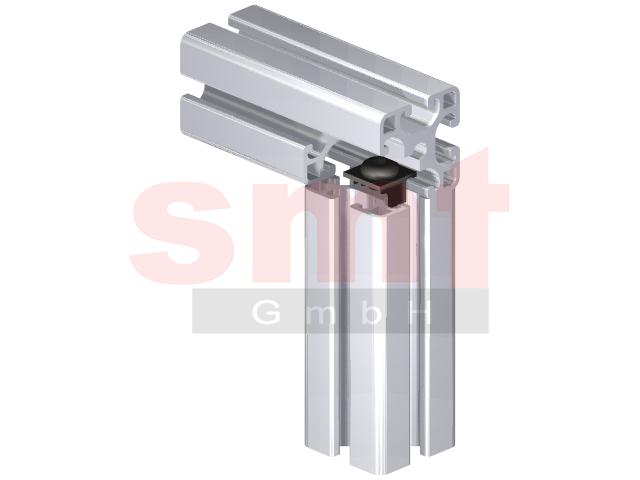

Anwendungsbeispiel Zentrierplatte 8 K

Technische Daten
Werkstoff: PA, St verzinkt
Gewicht: 0,001 Kg
Artikel
Bezeichnung: Zentrierplatte 8 K
Artikelnummer: S208ZPK
PDF Download
PDF Datenblatt
PDF Barcode
Hinweis
Die Zentrierplatte 8K wird für eine stabile 90°-Verbindung mit kleinem Bearbeitungsaufwand verwendet, wenn in den Nuten Flächenelemente verbaut werden. Es muß lediglich ein M8 Gewinde in die Kernbohrung des einen Profils geschnitten und eine Bohrung mit dem Durchmesser 7,0 im rechtwinklig anliegenden Profil gefertigt werden. Außerdem sorgen sie für eine lagerrichtige Fixierung der Profile. Verbaubar mit allen Profilen der Baureihe 8 im Raster 40



Preise
100 Stk.0,24€*/Stk. (0,29€ inkl. MwSt.)

günstigeren Stückpreis anfragen
Stk.
