Katalog > Verbindungstechnik > Baureihe 5

Zentrierplattensatz 5


Zentrierplattensatz 5 kompatibel zu Item 0.0.370.08

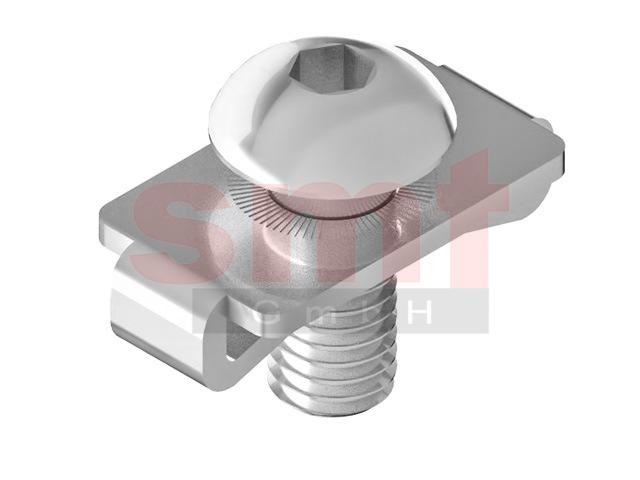

Zentrierplattensatz 5 [wie HS205ZPS]

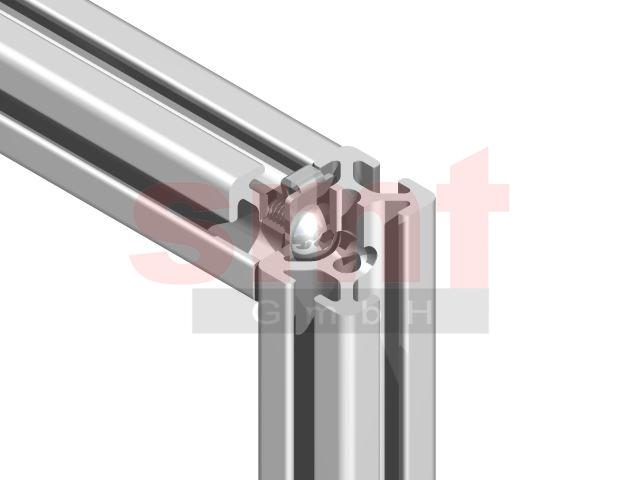

Anwendungsbeispiel Zentrierplattensatz 5

Hinweis

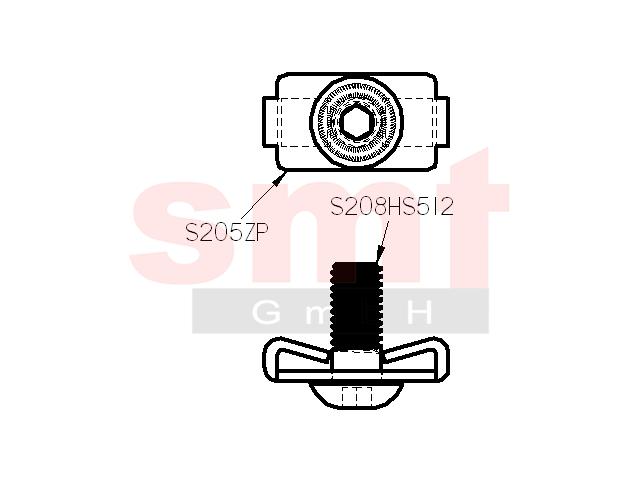

Zentrierplattensätze werden für eine stabile 90°-Verbindung mit geringen Bearbeitungsaufwand verwendet. Es muß ein Gewinde M5 in die Kernbohrung des einen Profils geschnitten und eine Bohrung mit dem Durchmesser 4,3 im rechtwinklig anliegenden Profil gebohrt werden. Außerdem sorgen Zentrierplatten für eine lagerrichtige Fixierung der Profile. Der Satz besteht aus je einer Zentrierplatte und Schraube in verzinkter Ausführung. Vebaubar mit allen Profilen der Baureihe 5 im Raster 20
Technische Daten
Werkstoff: ST verzinkt
Gewicht: 0,009 Kg
Artikel
Bezeichnung: Zentrierplattensatz 5
Artikelnummer: S205ZPS
PDF Download
PDF Datenblatt
PDF Barcode



Preise

Bitte wählen:







ab 0,27€*/Satz (0,32€ inkl. MwSt.)

günstigeren Stückpreis anfragen
Satz
