Universalverbindersatz 6

Hinweis

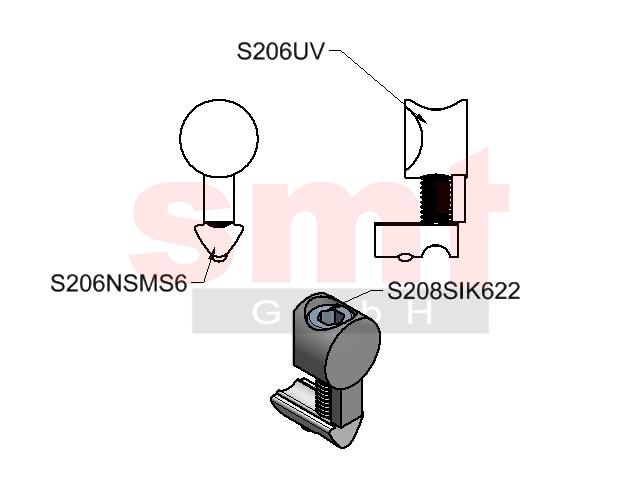

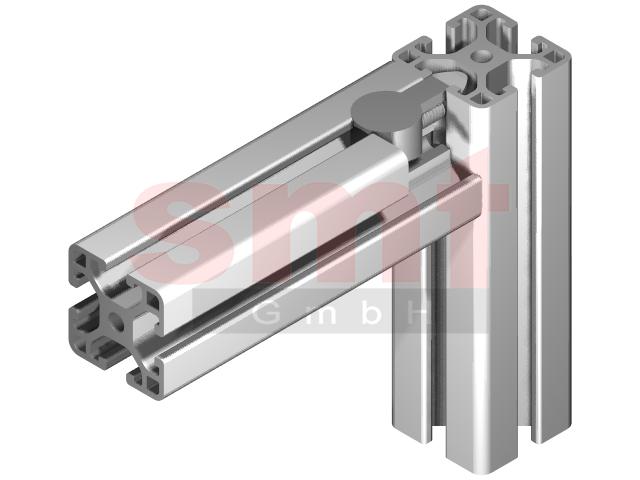

Der Universalverbindersatz aus Zink-Druckguss sowie Schraube und Nutenstein aus Stahl verzinkt dient zur Herstellung einer gegen Verdrehung gesicherten 90°-Verbindung mit hoher Belastbarkeit gegen Verschiebung und Biegung. Zur Montage muss in das Querprofil eine im Durchmesser von 16mm große Bohrung eingebracht werden. Der Abstand der Bohrung vom Profilende beträgt 15mm bei einer Bohrtiefe von 12,7mm. Die Verbindung sollte zum sicheren Halt immer paarweise 180° gegenüberliegend erfolgen

Technische Daten
Werkstoff: ZN, ST verzinkt
Gewicht: 0,018 Kg

Artikel
Bezeichnung: Universalverbindersatz 6
Artikelnummer: S206UVS
