Zentrierplatte 6


Zentrierplatte 6

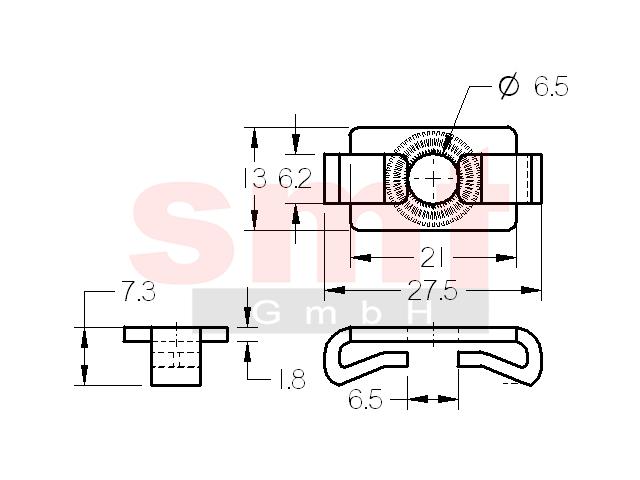

Zentrierplatte 6 [wie HS206ZP]

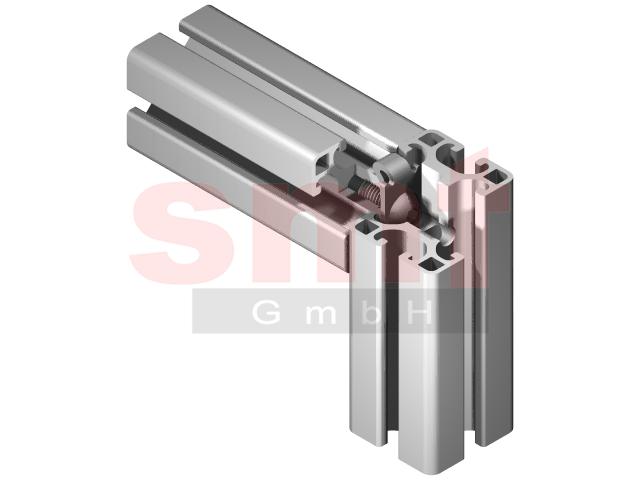

Anwendungsbeispiel Zentrierplatte 6

Hinweis
Zentrierplatten werden für eine stabile 90°-Verbindung mit kleinem Bearbeitungsaufwand verwendet. Es muß lediglich ein M6-Gewinde in die Kernbohrung des einen Profils geschnitten und eine Bohrung mit dem Durchmesser 5,5 im rechtwinklig anliegenden Profil gefertigt werden. Außerdem sorgen sie für eine lagerrichtige Fixierung der Profile. Die Zentrierplatte 6 ist unter S206ZPS auch als Satz erhältlich Verbaubar mit allen Profilen der Baureihe 6 im Raster 30
Technische Daten
Werkstoff: ST verzinkt
Gewicht: 0,006 Kg
Artikel
Bezeichnung: Zentrierplatte 6
Artikelnummer: S206ZP
PDF Download
PDF Datenblatt
PDF Barcode



Preise Zentrierplatte 6

Bitte wählen:







ab 0,21€*/Stk. (0,25€ inkl. MwSt.)

günstigeren Stückpreis anfragen
Stk.
