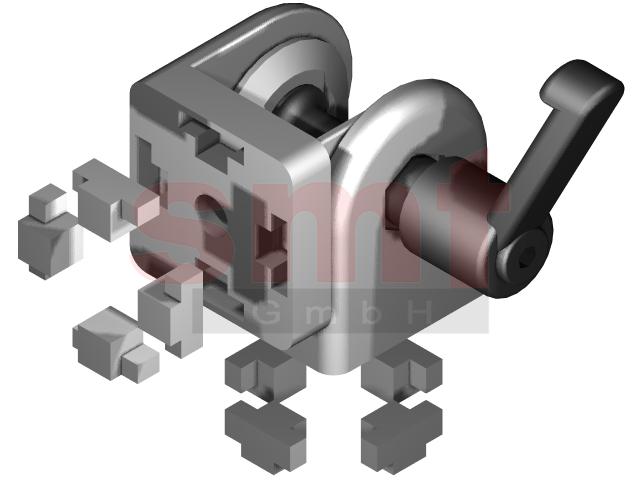

Gelenk 6 30x30 mit Klemmhebel


Gelenk 6 30x30 mit Klemmhebel kompatibel zu Item 0.0.419.85

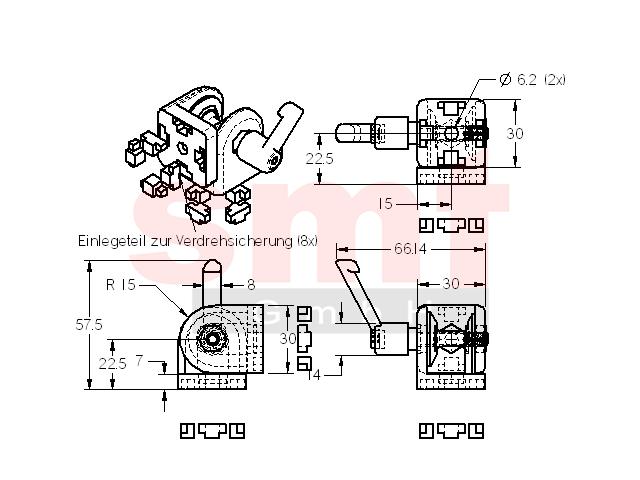

Gelenk 6 30x30 mit Klemmhebel [wie HS206GMK30]

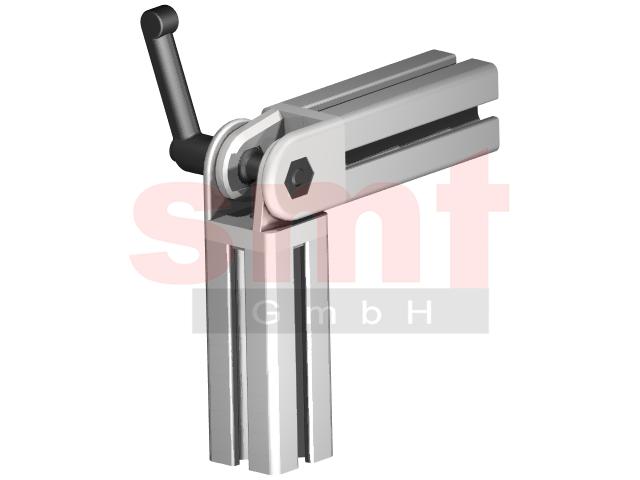

Anwendungsbeispiel Gelenk 6 30x30 mit Klemmhebel

Hinweis
Gelenke können für starre oder bewegliche Profilverbindungen unter beliebigen Winkel verwendet werden. Der maximale Schwenkbereich beträgt 180°. Der Klemmhebel dient zur einfachen Feststellung des benötigten Winkels. Bei Stirnseitigem Einsatz muß im Kernloch des Profils ein M6 Gewinde geschnitten werden. Befestigungsmaterial bei stirnseitiger Verschraubung: 2x Halbrundschr. M6x18 (S208HS618). Befestigungsmaterial bei Verschraubung in der Profilnut: 2x Halbrundschr. M6x12 (S208HS612) + 2x Nutenstein 6 ohne Steg M6 (S206NSOS6). Verbaubar mit allen Profilen der Baureihe 6 im Raster 30
Technische Daten
Werkstoff: ZN beschichtet
Gewicht: 0,1665 Kg
Artikel
Bezeichnung: Gelenk 6 30x30 mit Klemmhebel
Artikelnummer: S206GMK30
Kompatibilität: I-Typ
PDF Download
PDF Datenblatt
PDF Barcode



Preise Gelenk 6 30x30 mit Klemmhebel

Bitte wählen:







ab 9,27€* (9.27€ / Stk. netto)

günstigeren Stückpreis anfragen
Stk.
