Universalverbinder 5


Universalverbinder 5

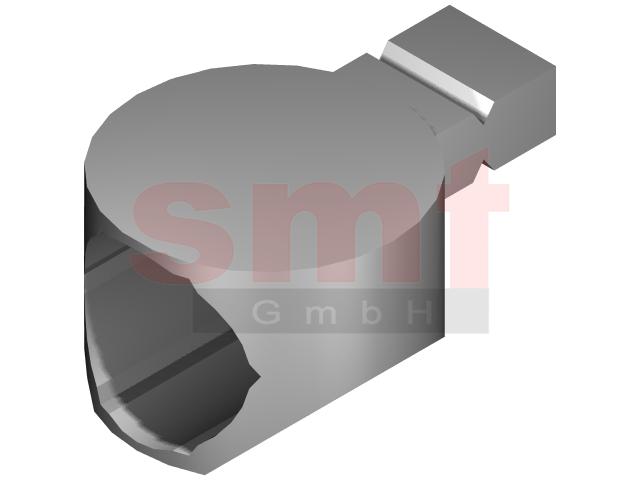

Universalverbinder 5 [wie HS205UV]

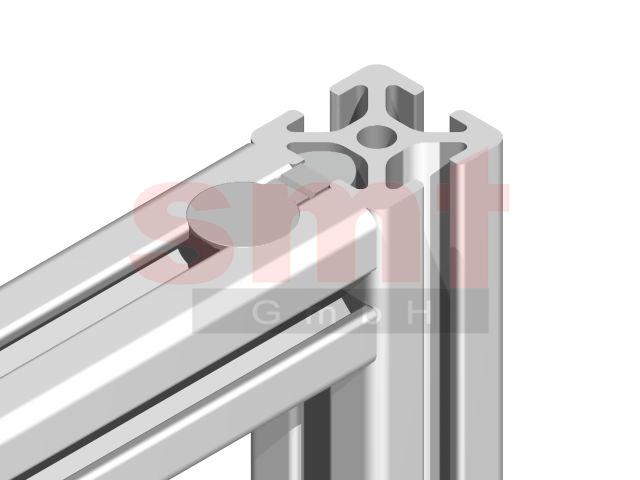

Anwendungsbeispiel Universalverbinder 5

Hinweis
Der Universalverbinder aus Zink-Druckguss dient zur Herstellung einer gegen Verdrehung gesicherten 90°-Verbindung mit hoher Belastbarkeit gegen Verschiebung und Biegung. Zur Montage muss in das Querprofil eine im Durchmesser von 12mm große Bohrung eingebracht werden. Der Abstand der Bohrung vom Profilende beträgt 10mm bei einer Bohrtiefe von 8,5mm. Die Verbindung sollte zum sicheren Halt immer paarweise 180° gegenüberliegend erfolgen. Unter der Artikelnummer S205UVS sind neben dem Universalverbinder ebenfalls die zur Montage erforderliche Schraube und Nutenstein enthalten
Technische Daten
Werkstoff: ZN
Gewicht: 0,006 Kg
Artikel
Bezeichnung: Universalverbinder 5
Artikelnummer: S205UV
PDF Download
PDF Datenblatt
PDF Barcode



Preise Universalverbinder 5

Bitte wählen:







ab 0,28€*/Stk. (0,33€ inkl. MwSt.)

günstigeren Stückpreis anfragen
Stk.
