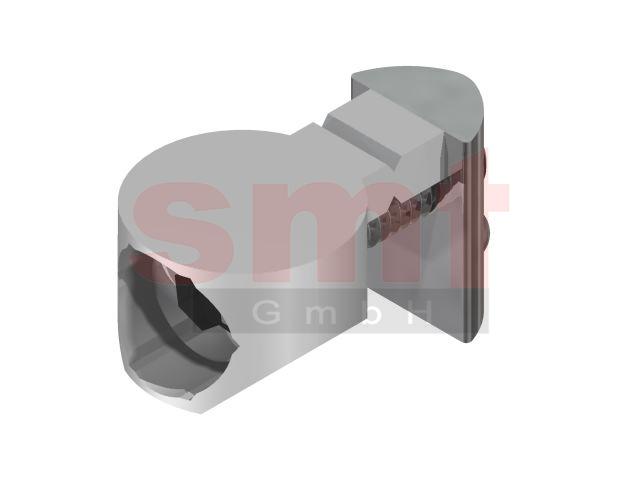

Universalverbindersatz 5


Universalverbindersatz 5 kompatibel zu Item 0.0.370.27
Universalverbindersatz 5 [wie HS205UVS]

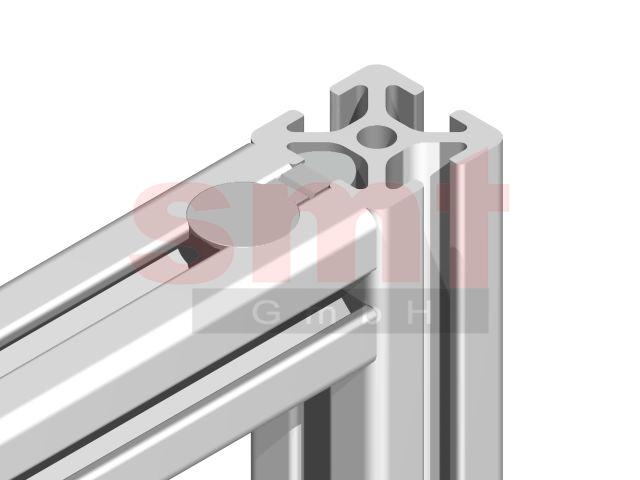

Anwendungsbeispiel Universalverbindersatz 5

Hinweis

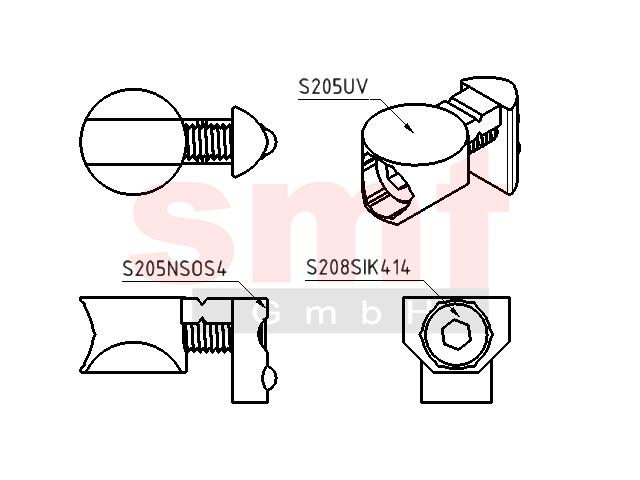

Der Universalverbindersatz dient zur Herstellung einer 90°-Verbindung. Dafür muß in das Profil eine im Durchmesser von 12mm große Bohrung angebracht werden. Der Abstand der Bohrung vom Profilende beträgt 10mm, die Bohrtiefe beträgt 8,5mm. Die Verbindung sollte zum sicheren Halt immer paarweise 180° gegenüberliegend erfolgen. Im Satz sind noch je eine Schraube und ein Nutenstein enthalten
Technische Daten
Werkstoff: ZN, ST verzinkt
Gewicht: 0,007 Kg
Artikel
Bezeichnung: Universalverbindersatz 5
Artikelnummer: S205UVS
PDF Download
PDF Datenblatt
PDF Barcode



Preise

Bitte wählen:







ab 0,65€*/Satz (0,77€ inkl. MwSt.)

günstigeren Stückpreis anfragen
Satz
