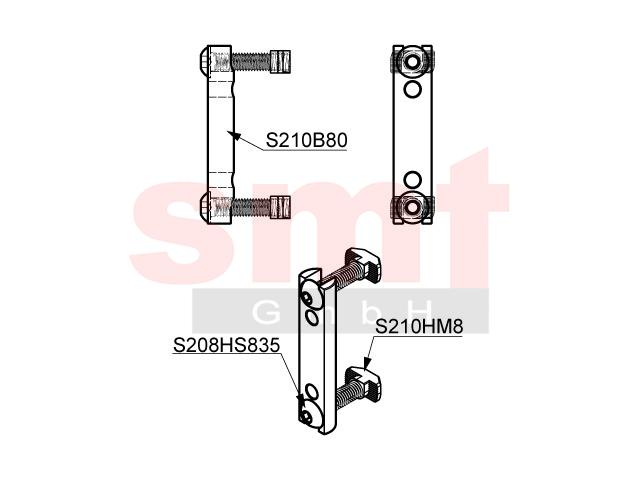

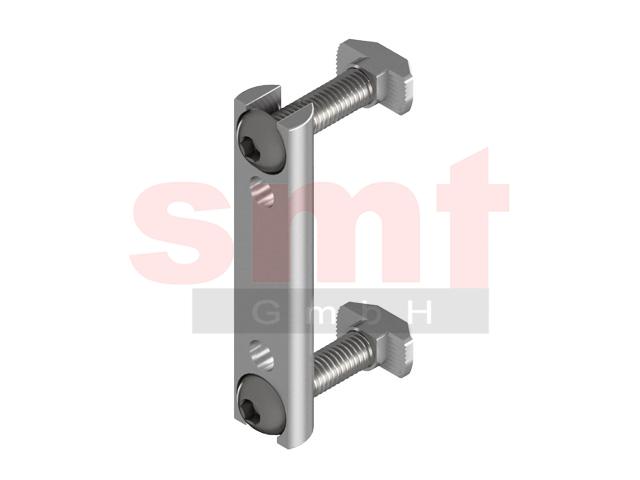

Bolzenverbindersatz 10 80

Hinweis
Der Bolzenverbindersatz 80 Nut 10 ist für Profile der Baureihe 10 im Raster 80 bestimmt und dient Konstruktionen mit hoher Belastung. Um den Bolzen einsetzen zu können, muss zuerst im Abstand von 22,5mm eine Durchgangsbohrung D17 im ersten Profilabschnitt eingebracht werden. Anschliessend wird der Bolzen mittels zweier Schrauben in den Verbindungsmuttern des 2 Profilabschnittes im Winkel von 90° befestigt. Unter den Artikelnummern S210BV80K sind noch zwei entsprechende Abdeckblenden enthalten

Technische Daten
Werkstoff: ST verzinkt
Gewicht: 0,146 Kg

Artikel
Bezeichnung: Bolzenverbindersatz 10 80
Artikelnummer: S210BV80
