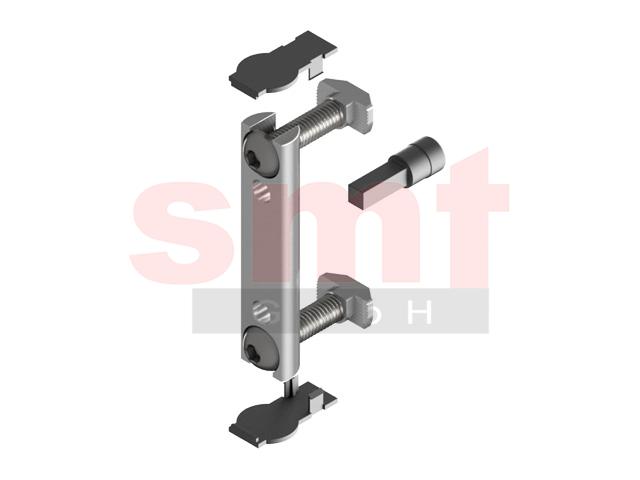

Bolzenverbindersatz 10 80 kompletter SatzHinweis Der Bolzenverbindersatz 80 Nut 10 ist für Profile der Baureihe 10 im Raster 80 bestimmt und dient Konstruktionen mit hoher Belastung. Um den Bolzen einsetzen zu können, muss zuerst im Abstand von 22,5mm eine Durchgangsbohrung D17 im ersten Profilabschnitt eingebracht werden. Anschliessend wird der Bolzen mittels zweier Schrauben in den Verbindungsmuttern des 2 Profilabschnittes im Winkel von 90° befestigt. Mit dem Zentrierstift lässt sich der Bolzen mittig fixieren und mit den beiden Abdeckblenden lassen sich Bolzen und Schraubengewinde auf beiden Seiten abdecken Technische Daten Werkstoff: PA, ST verzinkt Gewicht: 0,151 Kg Artikel Bezeichnung: Bolzenverbindersatz 10 80 kompletter Satz Artikelnummer: S210BV80K ![]() ![]() ![]() Preise Bolzenverbindersatz 10 80 kompletter Satz Bitte wählen:
|
