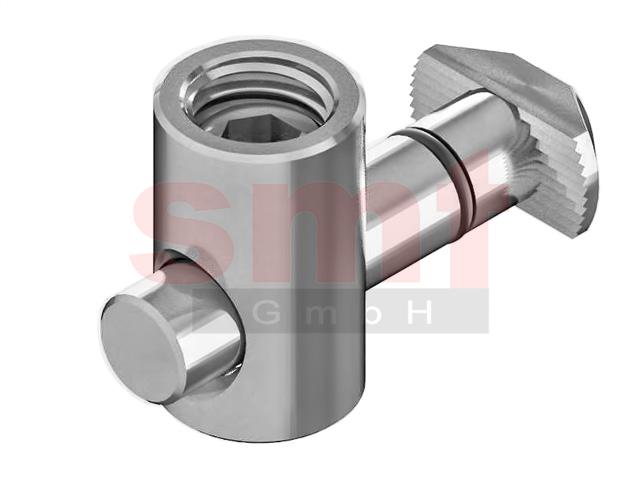

Schnellspannverbinder 10 90°


Schnellspannverbinder 10 90° kompatibel zu Bosch 3 842 535 466

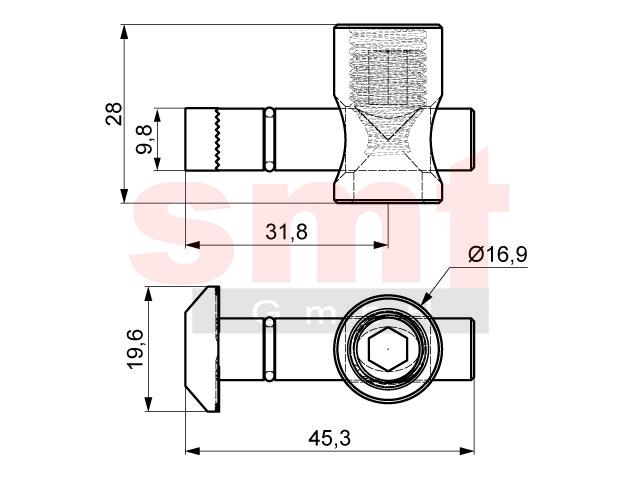

Schnellspannverbinder 10 90° [wie HS210SSV90]

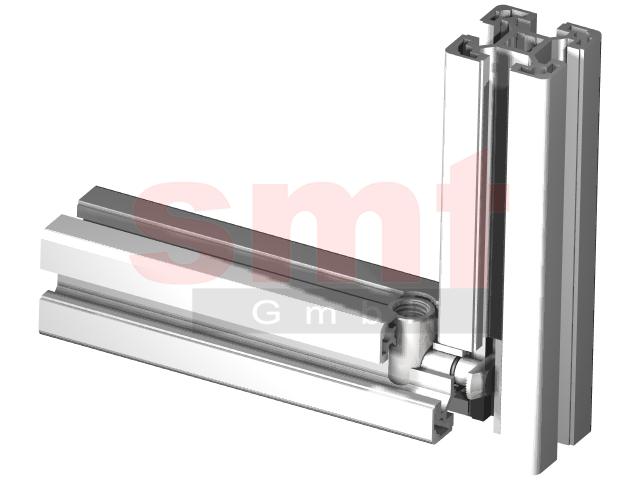

Anwendungsbeispiel Schnellspannverbinder 10 90°

Hinweis
Der Schnellspanner 10 90° dient für stabile und kraftschlüssige Verbindungen im Winkel von 90°. Im ersten Profilabschnitt muss im Abstand von 22,5mm zuerst eine Bohrung im Durchmesser von 17mm eingebracht werden. In diese Bohrung wird dann das Gehäuseteil eingesetzt. Anschliessend wird der Bolzen stirnseitig in die Kernbohrung des Profilabschnittes gesteckt und mit dem Querprofil verbunden. Beim Anziehen der im Gehäuse vormontierten Madenschraube zentriert sich deren Spitze in der Kerbe des Bolzens, wodurch der erste Profilabschnitt fest mit dem zweiten Profilabschnitt verbunden wird. Unter der Artikelnummer S210SSV steht der Hammer in einer Linie zur Kerbe
Technische Daten
Werkstoff: ST verzinkt
Gewicht: 0,0545 Kg
Artikel
Bezeichnung: Schnellspannverbinder 10 90°
Artikelnummer: S210SSV90
PDF Download
PDF Datenblatt
PDF Barcode



Preise Schnellspannverbinder 10 90°

Bitte wählen:







ab 1,11€*/Stk. (1,32€ inkl. MwSt.)

günstigeren Stückpreis anfragen
Stk.
